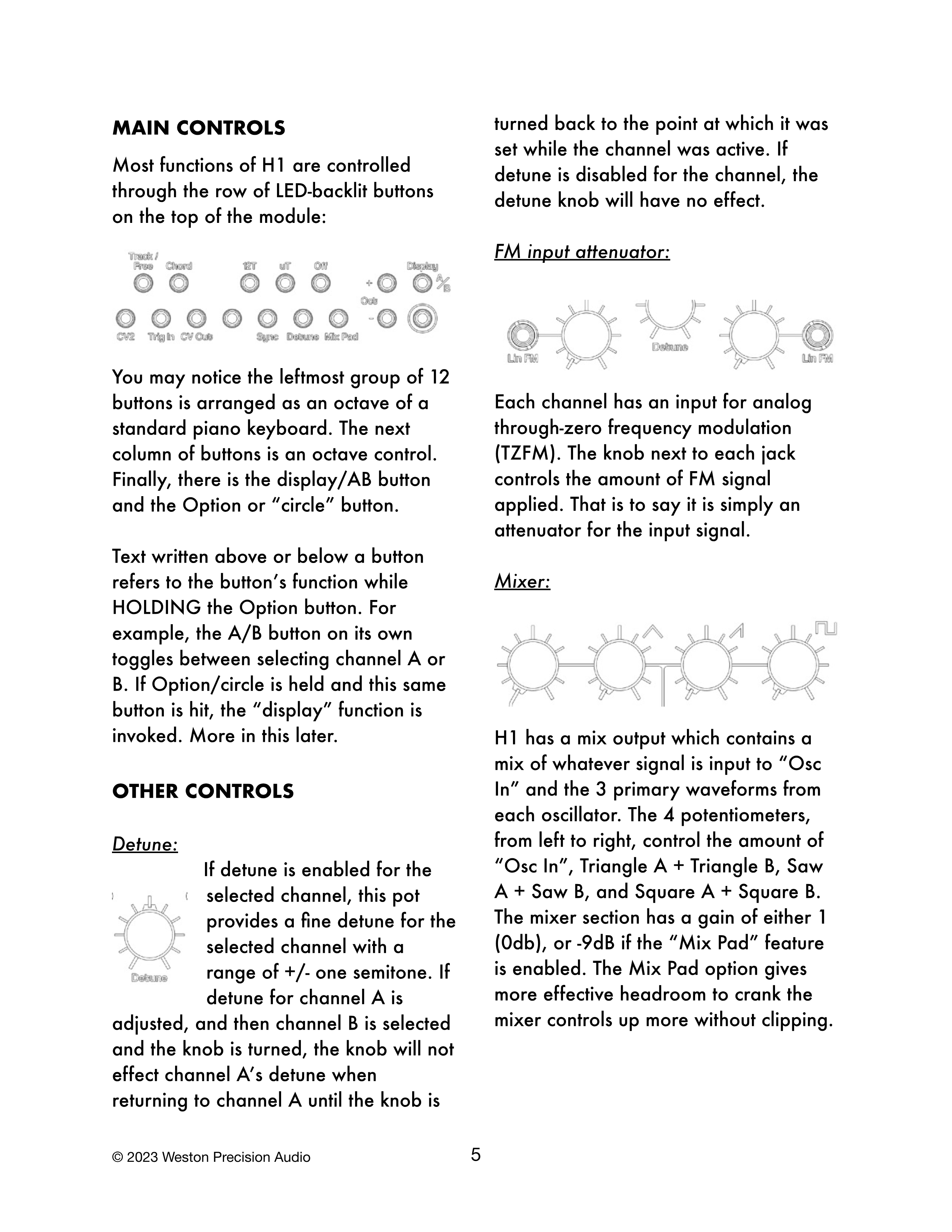

メインコントロール

H1のほとんどの機能は、モジュール上部にあるLEDバックライト付きボタンの列で操作します。

一番左の12個のボタンは、標準的なピアノ鍵盤の1オクターブの配列になっていることにお気づきでしょう。その隣の列のボタンはオクターブコントロールです。最後に、display/ABボタンとOption(丸)ボタンがあります。

ボタンの上または下に書かれたテキストは、Optionボタンを押したままにしたときのボタンの機能を示しています。たとえば、A/Bボタン単体ではチャンネルAまたはBを切り替えます。Option(丸)ボタンを押しながら同じボタンを押すと、「display」機能が呼び出されます。これについては後で詳しく説明します。

その他のコントロール

Detune:

選択したチャンネルのdetuneが有効になっている場合、このポットは選択したチャンネルに対して±1半音の範囲で微調整を行います。チャンネルAのdetuneを調整してから、チャンネルBを選択してノブを回した場合、チャンネルAに戻ってもノブがチャンネルAのdetuneに影響を与えるのは、チャンネルがアクティブだったときに設定されていた位置までノブを戻した後になります。チャンネルのdetuneが無効になっている場合、detuneノブは効果がありません。

FM input attenuator:

各チャンネルには、アナログスルーゼロ周波数変調(TZFM)用の入力があります。各ジャックの隣にあるノブは、適用されるFM信号の量をコントロールします。つまり、入力信号の単純なアッテネーターです。

Mixer:

H1には、「Osc In」に入力された信号と各オシレーターの3つの主要な波形をミックスしたミックス出力があります。左から右へ4つのポテンショメーターは、「Osc In」、Triangle A + Triangle B、Saw A + Saw B、Square A + Square Bの量をコントロールします。ミキサーセクションのゲインは1(0dB)、または「Mix Pad」機能が有効になっている場合は-9dBです。Mix Padオプションを使用すると、より効果的なヘッドルームが得られ、クリッピングなしでミキサーコントロールをより上げることができます。
