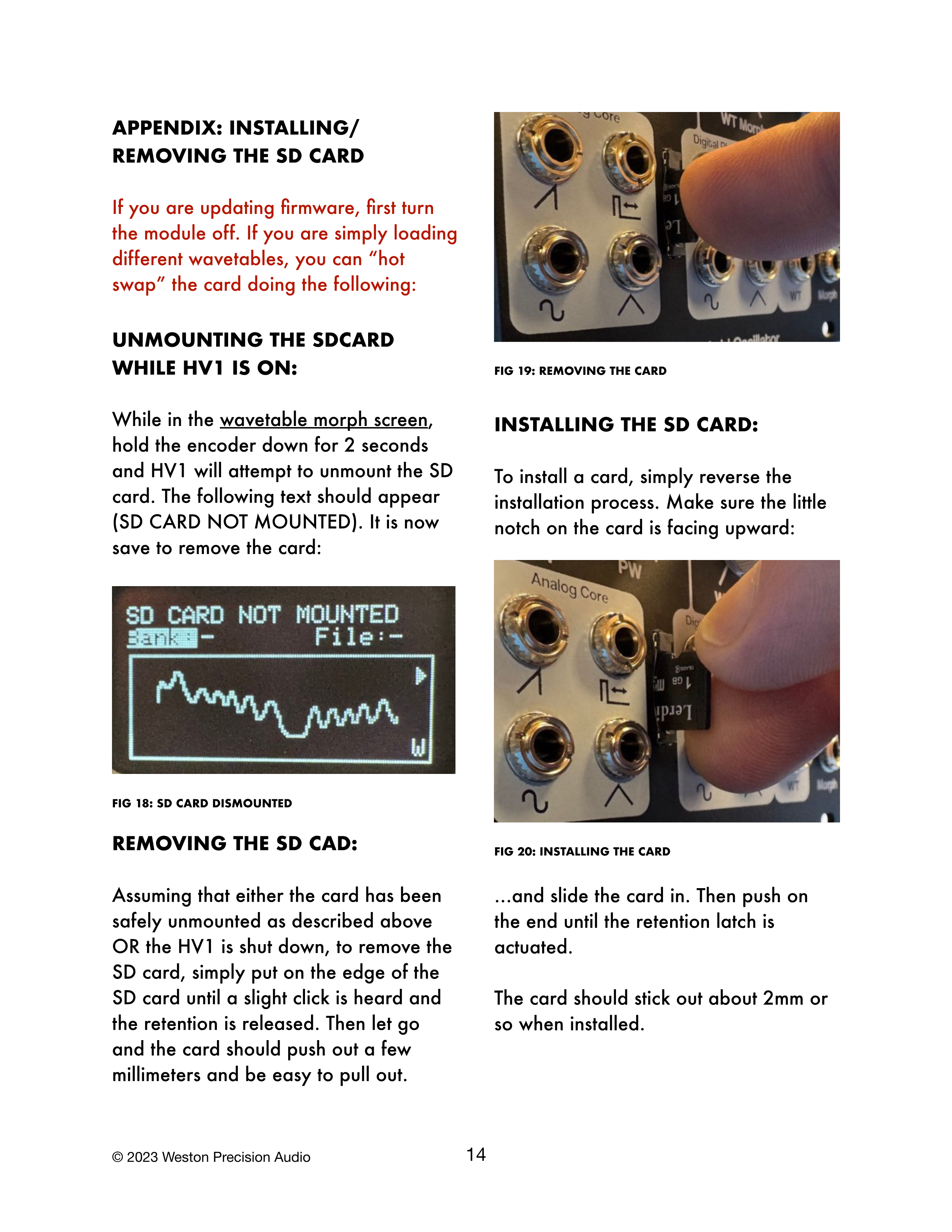

付録: SDカードの取り付け/取り外し

ファームウェアをアップデートする場合は、まずモジュールの電源を切ってください。単に異なるウェーブテーブルを読み込む場合は、以下の手順で「ホットスワップ」できます。

HV1の電源を入れたままSDカードをアンマウントする:

ウェーブテーブルモーフ画面で、エンコーダーを2秒間押し続けると、HV1はSDカードのアンマウントを試みます。次のテキストが表示されます (SD CARD NOT MOUNTED)。これでカードを安全に取り外せます。

FIG 18: SD CARD DISMOUNTED

SDカードの取り外し:

上記のようにカードが安全にアンマウントされているか、HV1の電源が切れていることを確認したら、SDカードの端を押して軽いクリック音が聞こえ、固定が解除されるまで押します。その後手を離すと、カードが数ミリメートル押し出されて簡単に引き抜けるようになります。

FIG 19: REMOVING THE CARD

SDカードの取り付け:

カードを取り付けるには、取り外しの手順を逆に行います。カードの小さな切り欠きが上向きになっていることを確認してください。

FIG 20: INSTALLING THE CARD

…そしてカードをスライドして挿入します。その後、固定ラッチが作動するまで端を押し込みます。

カードは取り付け時に約2mm程度飛び出している必要があります。
