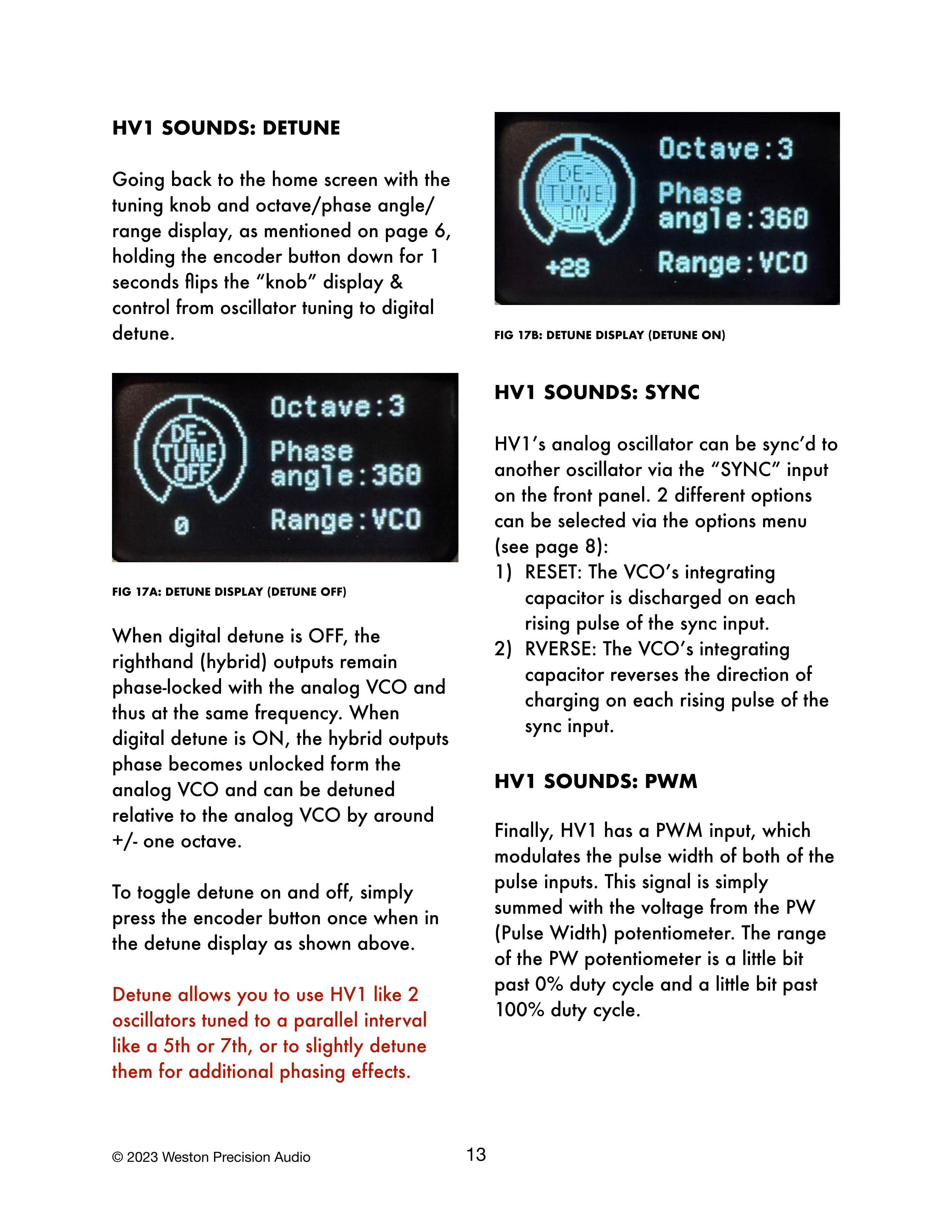

HV1サウンド: DETUNE

6ページで説明したチューニングノブとオクターブ/位相角度/レンジ表示のホーム画面に戻ると、エンコーダーボタンを1秒間長押しすることで、「knob」の表示とコントロールがオシレーターチューニングからデジタルデチューンに切り替わります。

FIG 17A: DETUNE表示 (DETUNE OFF)

デジタルデチューンがOFFの場合、右側(ハイブリッド)出力はアナログVCOと位相ロックされたままとなり、したがって同じ周波数になります。デジタルデチューンがONの場合、ハイブリッド出力の位相はアナログVCOからアンロックされ、アナログVCOに対して約+/- 1オクターブの範囲でデチューンできます。

デチューンのオン/オフを切り替えるには、上図のようなデチューン表示の状態でエンコーダーボタンを1回押すだけです。

デチューンを使用すると、HV1を5度や7度のような平行インターバルにチューニングされた2つのオシレーターのように使用したり、わずかにデチューンして追加のフェージング効果を得ることができます。

FIG 17B: DETUNE表示 (DETUNE ON)

HV1サウンド: SYNC

HV1のアナログオシレーターは、フロントパネルの「SYNC」入力を介して別のオシレーターにsyncすることができます。オプションメニュー(8ページ参照)から2つの異なるオプションを選択できます:

1. RESET: VCOの積分コンデンサは、sync入力の立ち上がりパルスごとに放電されます。

2. RVERSE: VCOの積分コンデンサは、sync入力の立ち上がりパルスごとに充電方向を反転します。

HV1サウンド: PWM

最後に、HV1にはPWM入力があり、両方のパルス出力のパルス幅を変調します。この信号は、PW(Pulse Width)ポテンショメーターからの電圧と単純に加算されます。PWポテンショメーターの範囲は、0%デューティサイクルを少し超えた値から100%デューティサイクルを少し超えた値までです。
