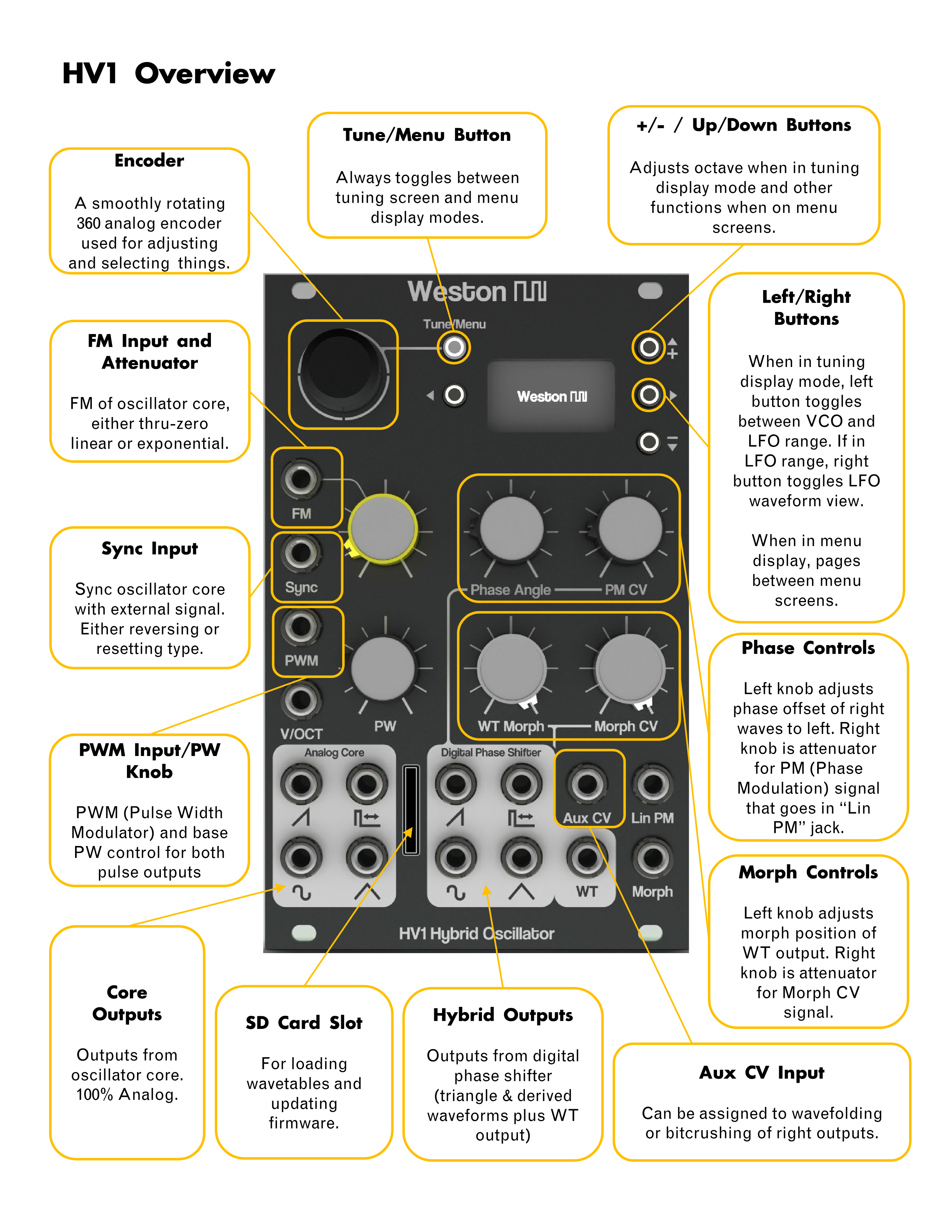

HV1 概要

Encoder

滑らかに回転する360度アナログEncoderで、様々な調整や選択に使用します。

Tune/Menu Button

チューニング画面とメニュー表示モードを常に切り替えます。

+/- / Up/Down Buttons

チューニング表示モード時はオクターブを調整し、メニュー画面では他の機能を調整します。

Left/Right Buttons

チューニング表示モード時、Left ButtonでVCOとLFOレンジを切り替えます。LFOレンジの場合、Right ButtonでLFO波形ビューを切り替えます。

メニュー表示時は、メニュー画面間をページ送りします。

FM Input and Attenuator

オシレーターコアのFM入力。スルーゼロリニアまたはエクスポネンシャル方式。

Sync Input

外部信号でオシレーターコアをSyncします。リバーシングまたはリセッティングタイプのいずれか。

PWM Input/PW Knob

PWM(Pulse Width Modulator)と、両方のパルス出力の基本PW(パルス幅)コントロール。

Phase Controls

左のKnobは、右側の波形の位相オフセットを左側に対して調整します。右のKnobは「Lin PM」ジャックに入力するPM(Phase Modulation)信号のアッテネーターです。

Morph Controls

左のKnobはWT出力のモーフ位置を調整します。右のKnobはMorph CV信号のアッテネーターです。

Aux CV Input

右側の出力のウェーブフォールディングまたはビットクラッシングに割り当て可能です。

Core Outputs

オシレーターコアからの出力。100% Analog。

Hybrid Outputs

デジタルフェーズシフターからの出力(三角波とその派生波形、およびWT出力)。

SD Card Slot

ウェーブテーブルのロードとファームウェアのアップデートに使用します。
