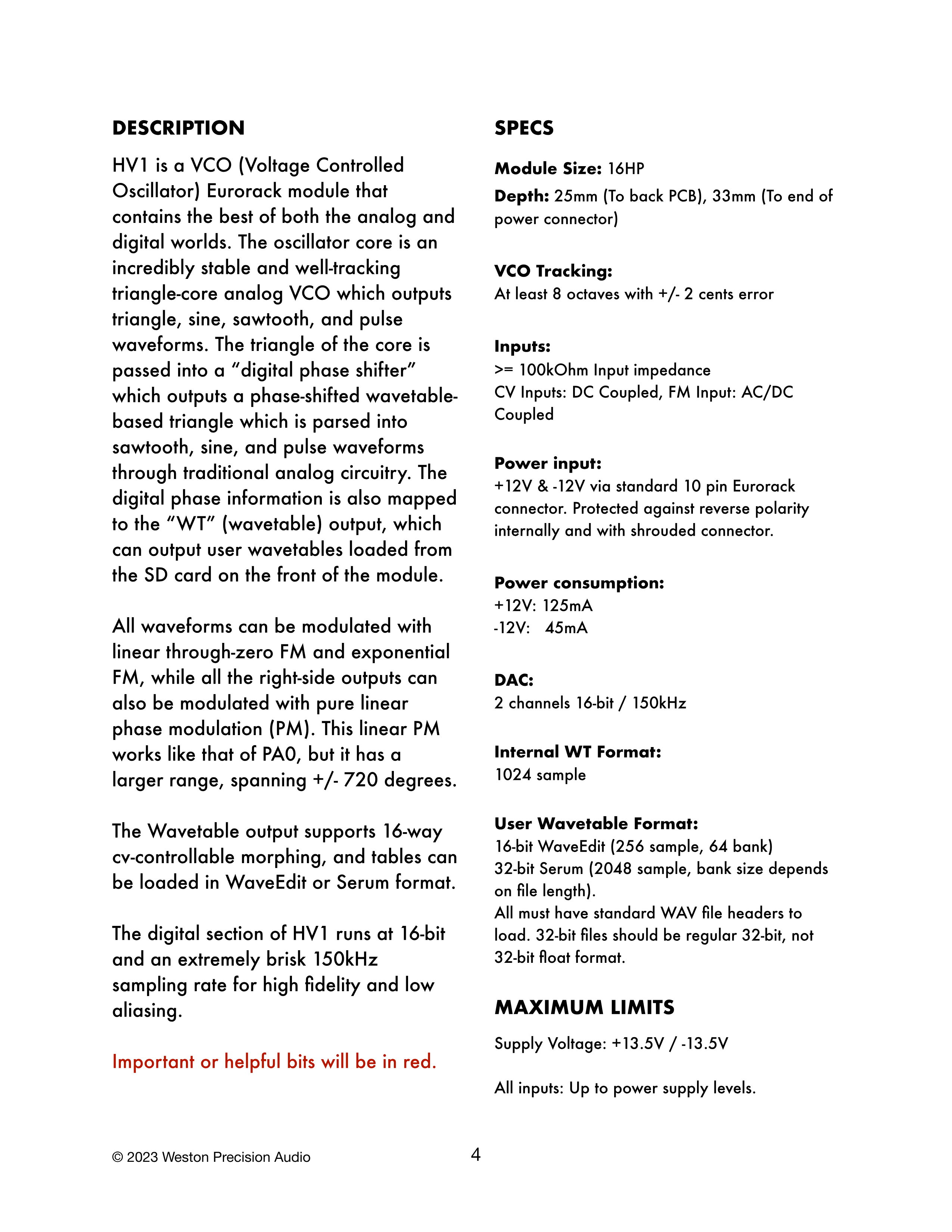

概要

HV1は、アナログとデジタルの両方の長所を併せ持つVCO（Voltage Controlled Oscillator）Eurorackモジュールです。オシレーターコアは、非常に安定した追従性に優れたトライアングルコアのアナログVCOで、トライアングル、サイン、ノコギリ波、パルスの各波形を出力します。コアのトライアングル波は「デジタルフェーズシフター」に送られ、位相シフトされたウェーブテーブルベースのトライアングル波を出力します。これは従来のアナログ回路を通じてノコギリ波、サイン波、パルス波形に変換されます。デジタル位相情報は「WT」（ウェーブテーブル）出力にもマッピングされ、モジュール前面のSDカードから読み込んだユーザーウェーブテーブルを出力できます。

すべての波形は、リニアスルーゼロFMとエクスポネンシャルFMで変調可能です。また、右側のすべての出力は、純粋なリニアフェーズモジュレーション（PM）でも変調できます。このリニアPMはPA0と同様に動作しますが、より広い範囲を持ち、+/- 720度にわたります。

Wavetable出力は16ウェイCV制御可能なモーフィングをサポートし、WaveEditまたはSerum形式でテーブルを読み込めます。HV1のデジタルセクションは16-bit、極めて高速な150kHzサンプリングレートで動作し、高い忠実度と低いエイリアシングを実現します。

重要または役立つ情報は赤字で表示されています。

仕様

モジュールサイズ：16HP

奥行き：25mm（背面PCBまで）、33mm（電源コネクタ端まで）

VCOトラッキング： 最低8オクターブ、+/- 2セント以内の誤差

入力：

= 100kΩ入力インピーダンス CV入力：DCカップリング、FM入力：AC/DCカップリング

電源入力： +12V & -12V、標準10ピンEurorackコネクタ経由。内部およびシュラウド付きコネクタにより逆接続保護。

消費電力： +12V：125mA -12V：45mA

DAC： 2チャンネル 16-bit / 150kHz

内部WT形式： 1024サンプル

ユーザーウェーブテーブル形式： 16-bit WaveEdit（256サンプル、64バンク） 32-bit Serum（2048サンプル、バンクサイズはファイル長に依存）

すべて読み込むには標準WAVファイルヘッダーが必要です。32-bitファイルは通常の32-bitである必要があり、32-bit float形式ではありません。

最大定格

電源電圧：+13.5V / -13.5V

すべての入力：電源電圧レベルまで
