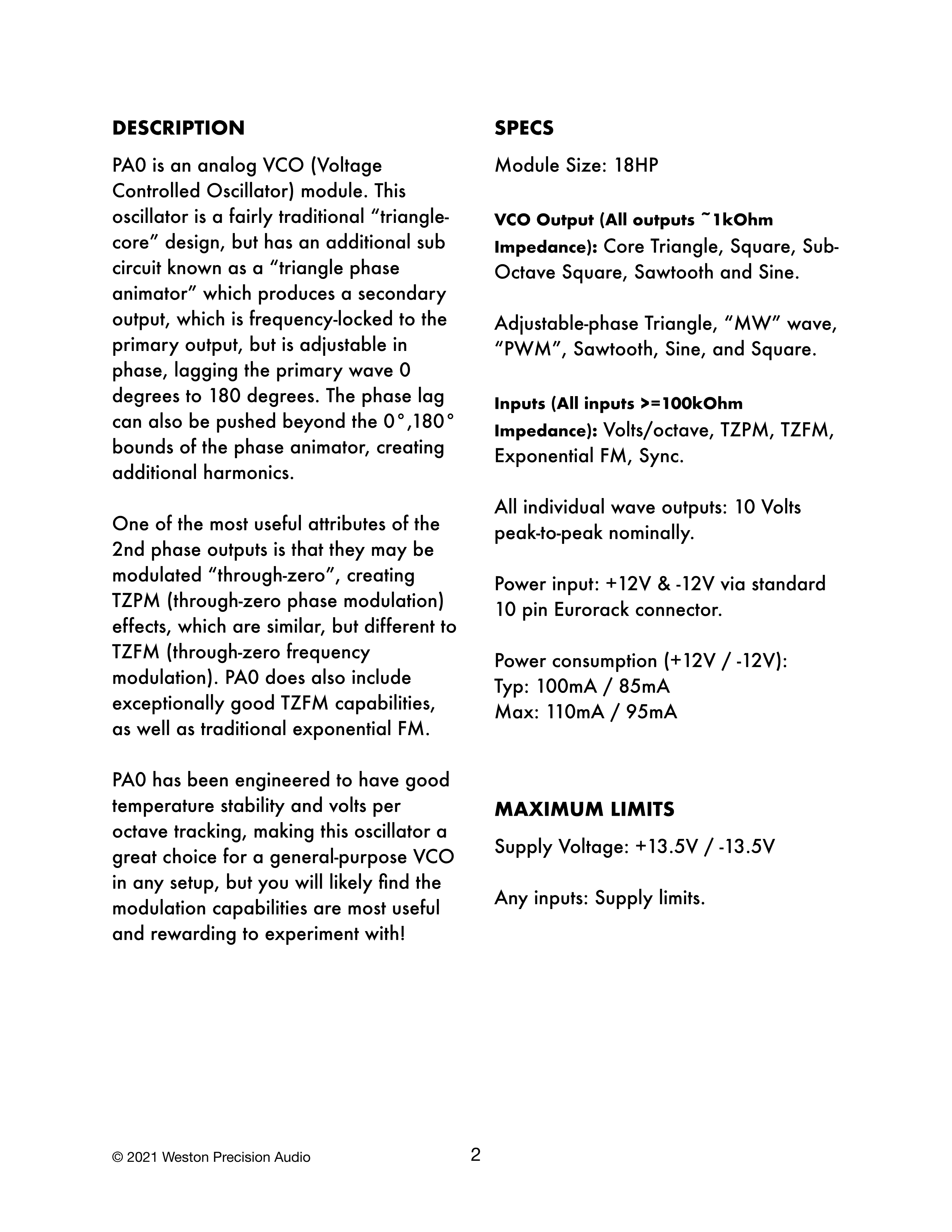

概要

PA0はアナログVCO(Voltage Controlled Oscillator)モジュールです。このオシレーターはかなり伝統的な「トライアングルコア」設計ですが、「トライアングル・フェーズ・アニメーター」として知られる追加のサブ回路を持っており、これによりセカンダリー出力が生成されます。このセカンダリー出力はプライマリー出力と周波数ロックされていますが、位相を調整可能で、プライマリー波形に対して0度から180度遅延します。位相遅延はフェーズ・アニメーターの0°、180°の範囲を超えてプッシュすることもでき、追加の倍音を生成します。

2ndフェーズ出力の最も有用な特性の1つは、「スルー・ゼロ」でモジュレーション可能であることです。これによりTZPM(through-zero phase modulation)エフェクトが生成されます。これはTZFM(through-zero frequency modulation)と似ていますが異なります。PA0は非常に優れたTZFM機能も備えており、伝統的なエクスポネンシャルFMにも対応しています。

PA0は優れた温度安定性とvolts per octaveトラッキングを持つように設計されており、このオシレーターはあらゆるセットアップにおいて汎用VCOとしての優れた選択肢となります。しかし、モジュレーション機能が最も有用で実験しがいがあることに気づくでしょう!

スペック

モジュールサイズ: 18HP

VCO出力(すべての出力 ~1kOhm インピーダンス): コアTriangle、Square、Sub-Octave Square、SawtoothおよびSine。調整可能位相Triangle、「MW」wave、「PWM」、Sawtooth、SineおよびSquare。

入力(すべての入力 >=100kOhm インピーダンス): Volts/octave、TZPM、TZFM、Exponential FM、Sync。

すべての個別波形出力: 公称10 Volts peak-to-peak。

電源入力: 標準10ピンEurorackコネクタ経由で+12Vおよび-12V。

消費電力(+12V / -12V): Typ: 100mA / 85mA Max: 110mA / 95mA

最大定格

電源電圧: +13.5V / -13.5V

すべての入力: 電源定格範囲内。
