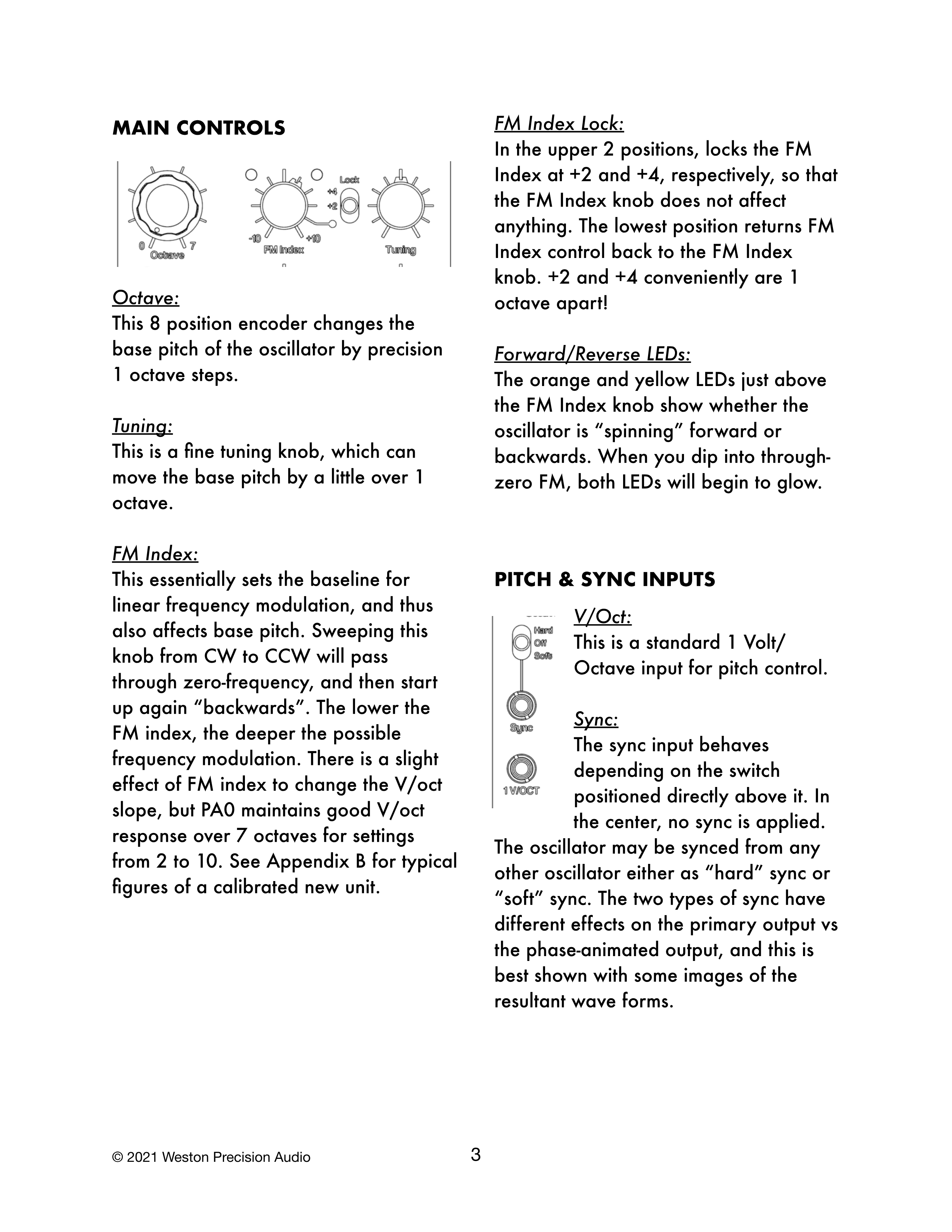

メインコントロール

Octave:

この8ポジションエンコーダーは、オシレーターのベースピッチを正確に1オクターブ単位で変更します。

Tuning:

これはファインチューニングノブで、ベースピッチを1オクターブ強の範囲で調整できます。

FM Index:

これは基本的にリニアフリケンシーモジュレーションのベースラインを設定し、ベースピッチにも影響します。このノブを時計回りから反時計回りにスイープすると、ゼロ周波数を通過し、その後「逆方向」に再び立ち上がります。FM Indexが低いほど、より深いフリケンシーモジュレーションが可能になります。FM IndexによってV/octスロープがわずかに変化しますが、PA0は2から10の設定範囲で7オクターブにわたって良好なV/oct応答を維持します。キャリブレーションされた新品ユニットの典型的な数値については、Appendix Bを参照してください。

FM Index Lock:

上部の2つのポジションでは、FM Indexをそれぞれ+2と+4にロックするため、FM Indexノブは何も影響しません。最下部のポジションでは、FM Indexコントロールが再びFM Indexノブに戻ります。+2と+4は便利なことに1オクターブ離れています!

Forward/Reverse LED:

FM Indexノブのすぐ上にあるオレンジとイエローのLEDは、オシレーターが順方向または逆方向に「回転」しているかを示します。スルーゼロFMに入ると、両方のLEDが点灯し始めます。

ピッチ & SYNCインプット

V/Oct:

これはピッチコントロール用の標準的な1 Volt/Octaveインプットです。

Sync:

Syncインプットは、直上にあるスイッチの位置によって動作が変わります。中央では、Syncは適用されません。

オシレーターは、「Hard」Syncまたは「Soft」Syncのいずれかとして、他の任意のオシレーターからSyncすることができます。2種類のSyncは、プライマリアウトプットとPhase-Animatedアウトプットにそれぞれ異なる効果をもたらします。これは結果として得られる波形の画像で最もよく示されます。
