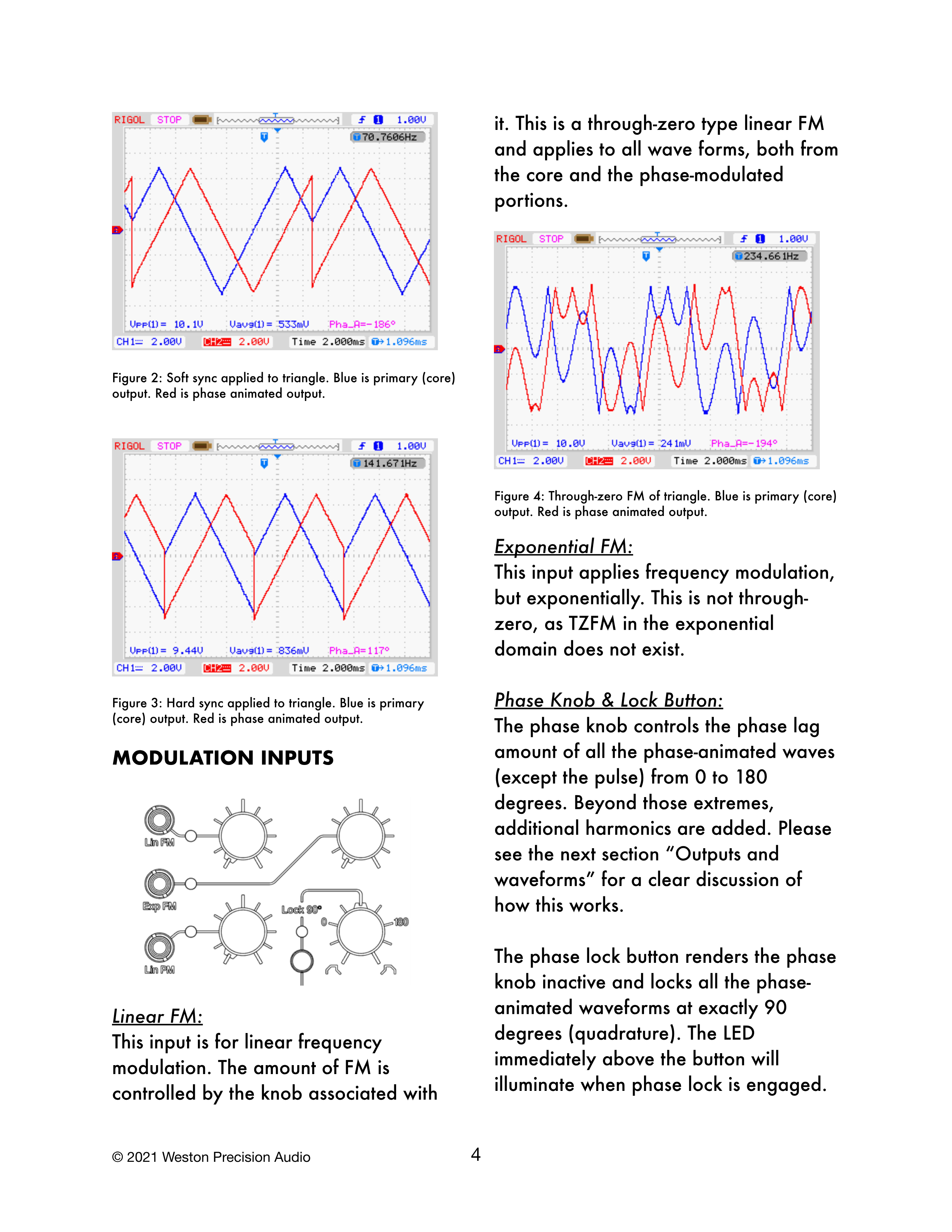

図2: Triangleに適用されたソフトシンク。青がプライマリ（コア）出力。赤がフェーズアニメーテッド出力。

図3: Triangleに適用されたハードシンク。青がプライマリ（コア）出力。赤がフェーズアニメーテッド出力。

モジュレーション入力

Linear FM:

この入力はリニアな周波数モジュレーションのためのものです。FMの量は、それに関連付けられたKnobによってコントロールされます。これはスルーゼロタイプのlinear FMで、コアとフェーズモジュレーションされた部分の両方からのすべての波形に適用されます。

図4: TriangleのスルーゼロFM。青がプライマリ（コア）出力。赤がフェーズアニメーテッド出力。

Exponential FM:

この入力は周波数モジュレーションを適用しますが、エクスポネンシャルです。エクスポネンシャルドメインではTZFMが存在しないため、これはスルーゼロではありません。

Phase KnobとLockボタン:

Phase Knobは、すべてのフェーズアニメーテッド波形（パルスを除く）のフェーズラグ量を0度から180度までコントロールします。これらの極値を超えると、追加の高調波が加えられます。これがどのように機能するかについての明確な説明については、次のセクション「出力と波形」を参照してください。

Phase Lockボタンは、Phase Knobを無効にし、すべてのフェーズアニメーテッド波形を正確に90度（直交）でロックします。Phase Lockが有効になると、ボタンの真上のLEDが点灯します。
