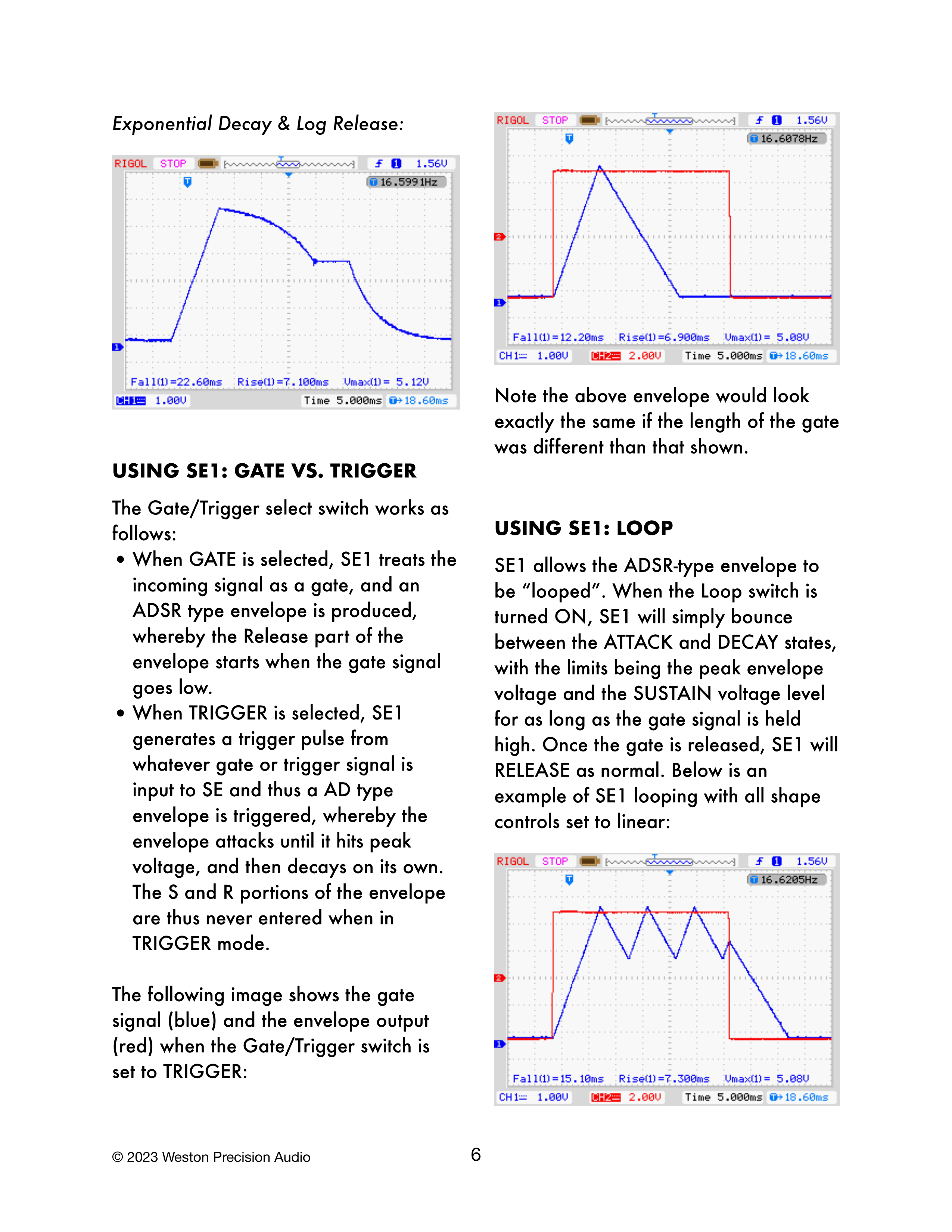

Exponential DecayとLog Release:

SE1の使用方法: GATEとTRIGGER

Gate/Trigger選択スイッチは以下のように動作します:

• GATEが選択されている場合、SE1は入力信号をゲートとして扱い、ADSR タイプのエンベロープが生成されます。これにより、エンベロープのRelease部分はゲート信号がローになった時に開始されます。

• TRIGGERが選択されている場合、SE1はSEに入力されたゲート信号やトリガー信号からトリガーパルスを生成し、ADタイプのエンベロープがトリガーされます。これにより、エンベロープはピーク電圧に達するまでアタックし、その後自動的にディケイします。したがって、TRIGGERモードではエンベロープのSとRの部分には決して入りません。

以下の画像は、Gate/TriggerスイッチがTRIGGERに設定されている場合のゲート信号(青)とエンベロープ出力(赤)を示しています:

上記のエンベロープは、ゲートの長さが表示されているものと異なっていても、全く同じように見えることに注意してください。

SE1の使用方法: LOOP

SE1はADSRタイプのエンベロープを「ループ」させることができます。Loopスイッチがオンになっている場合、SE1はゲート信号がハイに保たれている間、単にATTACKとDECAYの状態を行き来します。その際の限界値はピークエンベロープ電圧とSUSTAIN電圧レベルです。ゲートが解放されると、SE1は通常通りRELEASEします。以下は、すべてのシェイプコントロールがリニアに設定されている場合のSE1のループの例です:
