SE1の使用方法: SUSTAIN CV

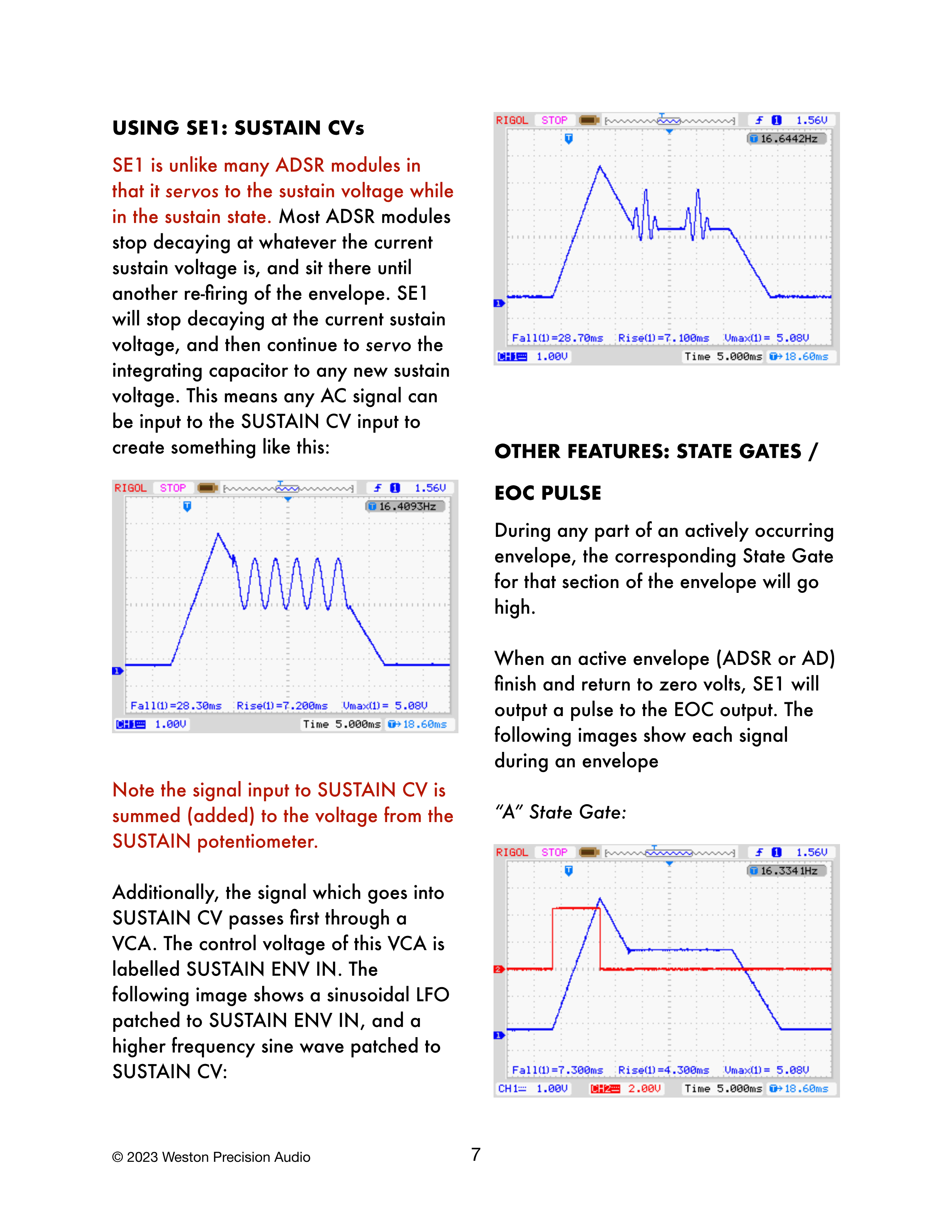

SE1は多くのADSRモジュールとは異なり、サステイン状態の間、サステイン電圧にサーボをかけます。ほとんどのADSRモジュールは、現在のサステイン電圧でディケイを停止し、エンベロープが再度トリガーされるまでそこに留まります。SE1は現在のサステイン電圧でディケイを停止し、その後、積分コンデンサを新しいサステイン電圧にサーボし続けます。これは、SUSTAIN CV入力にAC信号を入力して、次のようなものを作成できることを意味します:

SUSTAIN CVに入力される信号は、SUSTAINポテンショメーターからの電圧に加算(追加)されることに注意してください。

さらに、SUSTAIN CVに入る信号は、最初にVCAを通過します。このVCAのコントロール電圧はSUSTAIN ENV INとラベル付けされています。次の画像は、SUSTAIN ENV INにパッチされた正弦波LFOと、SUSTAIN CVにパッチされた高周波正弦波を示しています:

その他の機能: STATE GATES / EOC PULSE

アクティブに発生しているエンベロープのいずれかの部分において、エンベロープのそのセクションに対応するState Gateがハイになります。

アクティブなエンベロープ(ADSRまたはAD)が終了してゼロボルトに戻ると、SE1はEOC出力にパルスを出力します。次の画像は、エンベロープ中の各信号を示しています

"A" State Gate:
