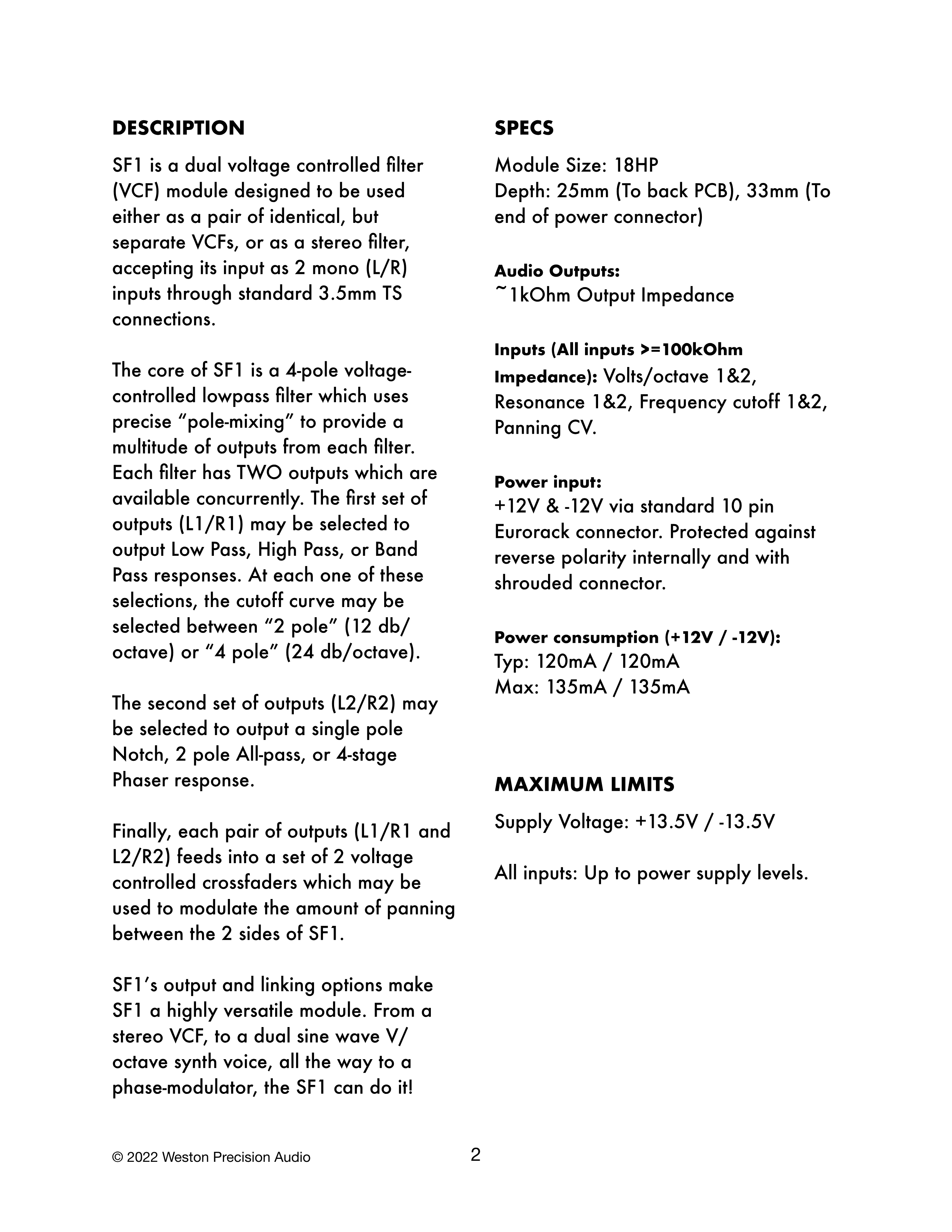

概要

SF1はデュアル電圧制御フィルター(VCF)モジュールで、同一でありながら独立した2つのVCFとして使用することも、ステレオフィルターとして使用することもできるよう設計されています。ステレオフィルターとして使用する場合は、標準3.5mm TS接続を通じて2つのモノラル(L/R)入力として受け取ります。

SF1の中核は4ポール電圧制御ローパスフィルターで、精密な「ポールミキシング」を使用して各フィルターから多数の出力を提供します。各フィルターには同時に使用可能な2つの出力があります。1つ目の出力セット(L1/R1)は、Low Pass、High Pass、またはBand Passレスポンスを選択して出力できます。これらの選択のそれぞれで、カットオフカーブを「2 pole」(12 db/octave)または「4 pole」(24 db/octave)から選択できます。

2つ目の出力セット(L2/R2)は、シングルポールNotch、2ポールAll-pass、または4段Phaserレスポンスを選択して出力できます。

最後に、各出力ペア(L1/R1とL2/R2)は2つの電圧制御クロスフェーダーに接続されており、SF1の2つの側面間のパンニング量を変調するために使用できます。

SF1の出力とリンクオプションにより、SF1は非常に汎用性の高いモジュールとなっています。ステレオVCFから、デュアルサイン波V/octaveシンセボイス、さらにはフェーズモジュレーターまで、SF1はあらゆることができます!

仕様

モジュールサイズ: 18HP

奥行き: 25mm(基板背面まで)、33mm(電源コネクタ端まで)

Audio出力: ~1kOhm出力インピーダンス

入力(すべての入力>=100kOhmインピーダンス): Volts/octave 1&2、Resonance 1&2、Frequency cutoff 1&2、Panning CV

電源入力: +12V & -12V、標準10ピンEurorackコネクタ経由。内部および保護付きコネクタにより逆極性保護。

消費電力(+12V / -12V): 標準: 120mA / 120mA 最大: 135mA / 135mA

最大定格

電源電圧: +13.5V / -13.5V

すべての入力: 電源電圧レベルまで

© 2022 Weston Precision Audio
