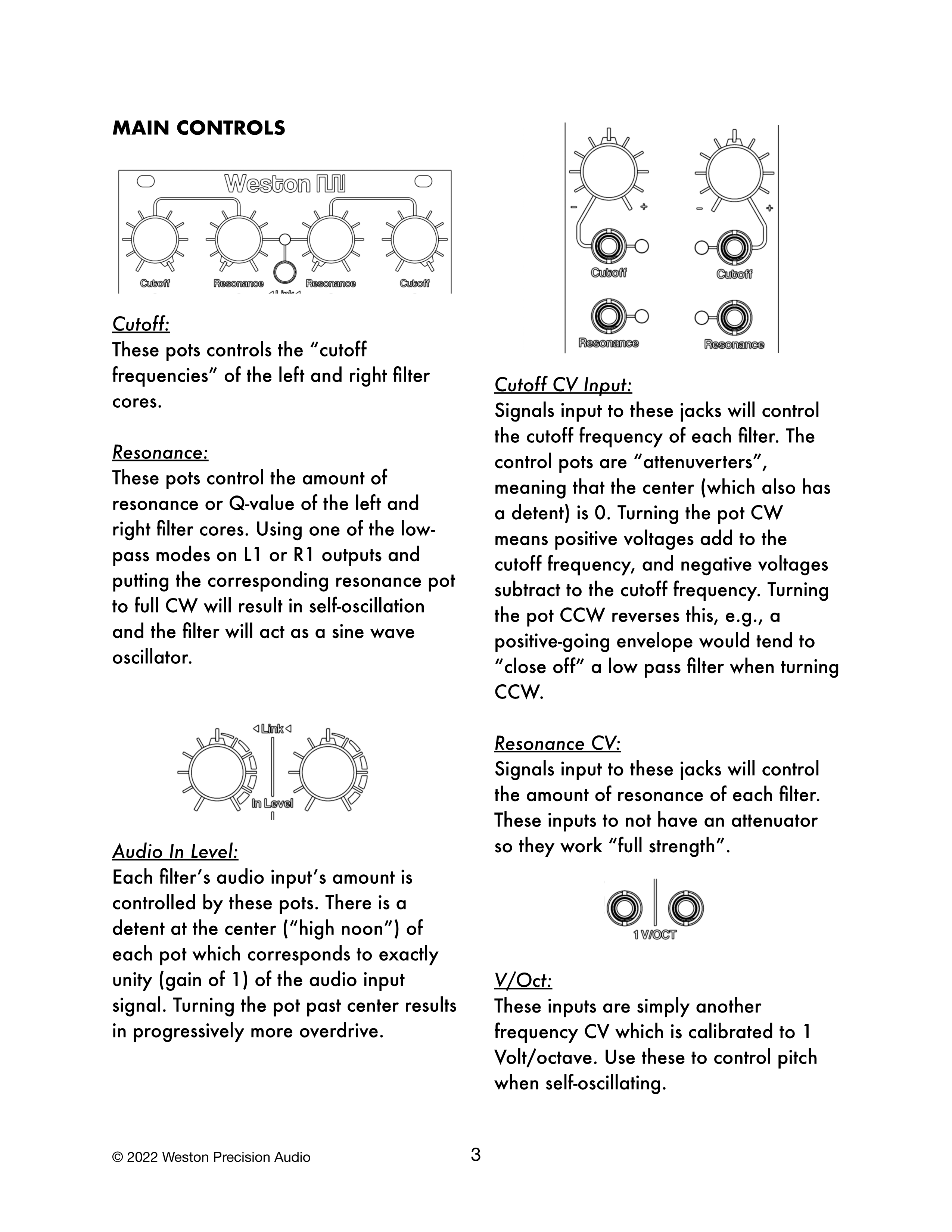

メインコントロール

Cutoff:

これらのポットは左右のフィルターコアの「カットオフ周波数」をコントロールします。

Resonance:

これらのポットは左右のフィルターコアのレゾナンスまたはQ値の量をコントロールします。L1またはR1出力でローパスモードのいずれかを使用し、対応するレゾナンスポットを完全に時計回りにすると、自己発振が発生し、フィルターはサイン波オシレーターとして機能します。

Audio In Level:

各フィルターのオーディオ入力の量はこれらのポットでコントロールされます。各ポットの中央（「正午」の位置）にはデテントがあり、これはオーディオ入力信号のちょうどユニティ（ゲイン1）に対応します。ポットを中央より先に回すと、徐々にオーバードライブが増加します。

Cutoff CV Input:

これらのジャックに入力された信号は、各フィルターのカットオフ周波数をコントロールします。コントロールポットは「アッテニュバーター」であり、中央（デテント付き）が0です。ポットを時計回りに回すと、正の電圧がカットオフ周波数に加算され、負の電圧がカットオフ周波数から減算されます。ポットを反時計回りに回すとこれが逆転します。例えば、正方向のエンベロープは反時計回りに回したときにローパスフィルターを「閉じる」傾向があります。

Resonance CV:

これらのジャックに入力された信号は、各フィルターのレゾナンス量をコントロールします。これらの入力にはアッテネーターがないため、「フルストレングス」で動作します。

V/Oct:

これらの入力は、1 Volt/octaveに較正された単なる別の周波数CVです。自己発振時にピッチをコントロールするためにこれらを使用してください。
