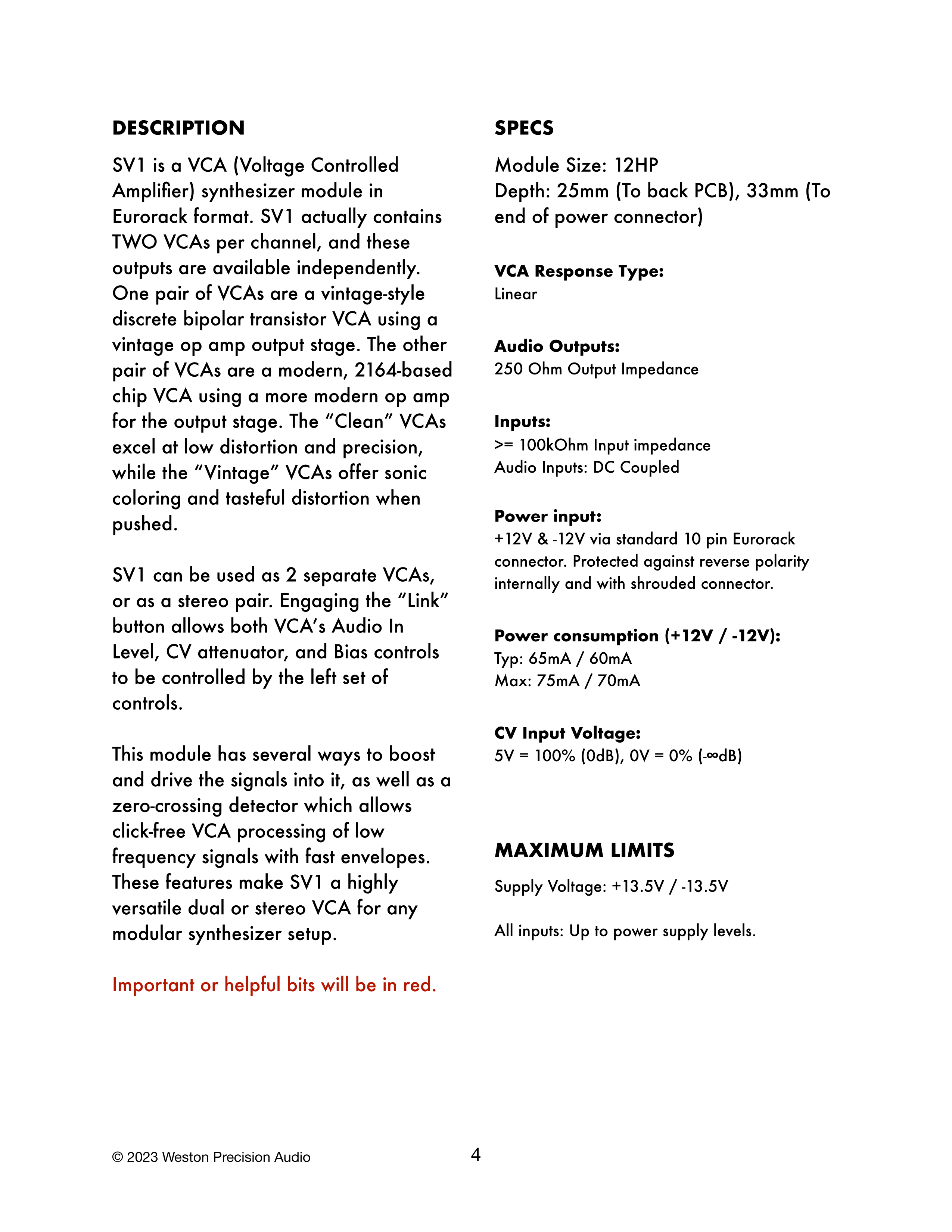

概要

SV1はEurorack形式のVCA(Voltage Controlled Amplifier)シンセサイザーモジュールです。SV1は実際にチャンネルごとに2つのVCAを搭載しており、これらの出力は独立して利用可能です。

一方のVCAペアは、ヴィンテージスタイルのディスクリートバイポーラトランジスタVCAで、ヴィンテージOPアンプ出力段を使用しています。もう一方のVCAペアは、モダンな2164ベースのチップVCAで、より現代的なOPアンプを出力段に使用しています。「Clean」VCAは低歪みと精度に優れており、一方「Vintage」VCAは音色の彩りと、プッシュされたときの適度な歪みを提供します。

SV1は2つの独立したVCAとして使用することも、ステレオペアとして使用することもできます。「Link」ボタンを有効にすると、両方のVCAのAudio In Level、CVアッテネーター、およびBiasコントロールを、左側のコントロールセットで制御できるようになります。

このモジュールは、信号をブーストおよびドライブする複数の方法を備えており、さらにゼロクロス検出器により、高速エンベロープを使用した低周波信号のクリックフリーVCA処理が可能です。これらの機能により、SV1はあらゆるモジュラーシンセサイザーセットアップに対応する、非常に汎用性の高いデュアルまたはステレオVCAとなっています。

重要または役立つ情報は赤字で表示されます。

仕様

モジュールサイズ: 12HP

Depth: 25mm(背面PCBまで)、33mm(電源コネクタの端まで)

VCA Response Type: Linear

Audio Outputs: 250 Ohm Output Impedance

Inputs:

= 100kOhm Input impedance

Audio Inputs: DC Coupled

Power input: +12V & -12V via standard 10 pin Eurorack connector. Protected against reverse polarity internally and with shrouded connector.

Power consumption (+12V / -12V): Typ: 65mA / 60mA Max: 75mA / 70mA

CV Input Voltage: 5V = 100% (0dB), 0V = 0% (-∞dB)

最大定格

Supply Voltage: +13.5V / -13.5V

All inputs: Up to power supply levels.
