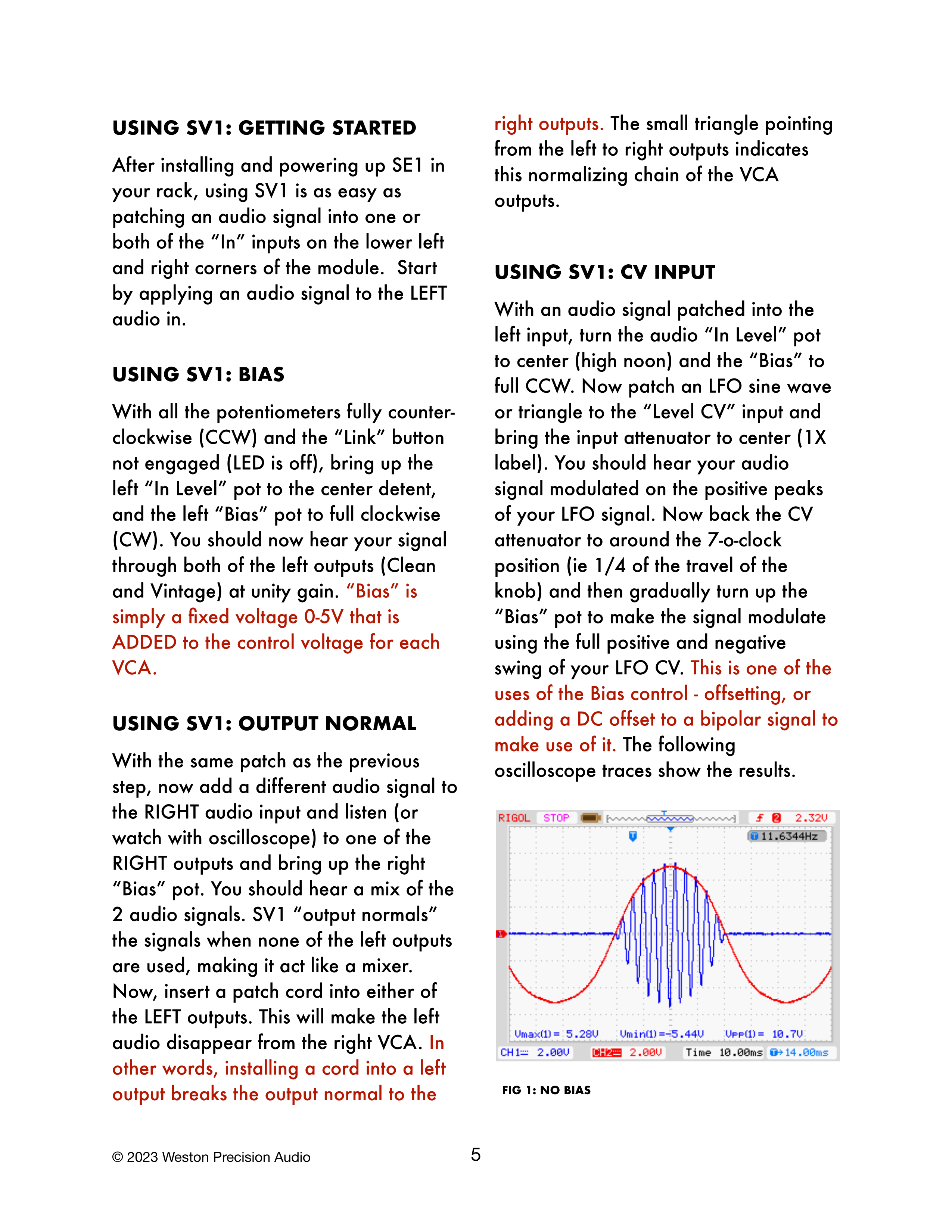

SV1の使い方：はじめに

ラックにSE1を設置して電源を投入した後、SV1の使用はモジュールの左下と右下の隅にある「In」入力の片方または両方にオーディオ信号をパッチすることで簡単に行えます。まずは左側のオーディオ入力にオーディオ信号を接続してください。

SV1の使い方：BIAS

すべてのポテンショメーターを完全に反時計回り（CCW）にし、「Link」ボタンが押されていない状態（LEDが消灯）で、左側の「In Level」ポットを中央のデテントまで上げ、左側の「Bias」ポットを完全に時計回り（CW）にします。これで、両方の左側出力（CleanとVintage）からユニティゲインで信号が聞こえるはずです。「Bias」は単純に0-5Vの固定電圧で、各VCAのコントロール電圧に加算されます。

SV1の使い方：OUTPUT NORMAL

前のステップと同じパッチで、右側のオーディオ入力に別のオーディオ信号を追加し、右側の出力のいずれかをリスニング（またはオシロスコープで観察）しながら、右側の「Bias」ポットを上げます。2つのオーディオ信号のミックスが聞こえるはずです。SV1は左側の出力が使用されていない場合に信号を「output normal」し、ミキサーのように動作します。

次に、パッチケーブルを左側の出力のいずれかに挿入します。これにより、左側のオーディオが右側のVCAから消えます。言い換えれば、左側の出力にケーブルを挿入すると、右側の出力へのoutput normalが解除されます。左から右の出力に向かう小さな三角形は、このVCA出力のノーマライジングチェーンを示しています。

SV1の使い方：CV INPUT

オーディオ信号を左側の入力にパッチした状態で、オーディオの「In Level」ポットを中央（12時の位置）に、「Bias」を完全にCCWにします。次にLFOのサイン波または三角波を「Level CV」入力にパッチし、入力アッテネーターを中央（1Xラベル）まで上げます。LFO信号の正のピークでオーディオ信号が変調されているのが聞こえるはずです。次にCVアッテネーターを7時の位置あたり（つまりノブの移動量の1/4）まで戻し、その後「Bias」ポットを徐々に上げて、LFO CVの完全な正と負の振幅を使って信号を変調させます。これがBiasコントロールの用途の1つです - バイポーラ信号にオフセットを与えるか、DCオフセットを加えて活用することです。以下のオシロスコープのトレースは結果を示しています。

FIG 1: NO BIAS
