SV1の使い方：OVERDRIVE

SV1の「Overdrive」スイッチは、各チャンネルのVCAへの入力信号を2倍（+6dB）にします。この結果は、VCAのタイプごとに異なります。Vintage VCAでは、入力セクションがオーバードライブされた際に信号に大きな歪みを追加しますが、Clean VCAはより広い入力範囲を持ち、「Overdrive」を有効にすると主に単純に音量が大きくなります（出力段がクリップするまで）。

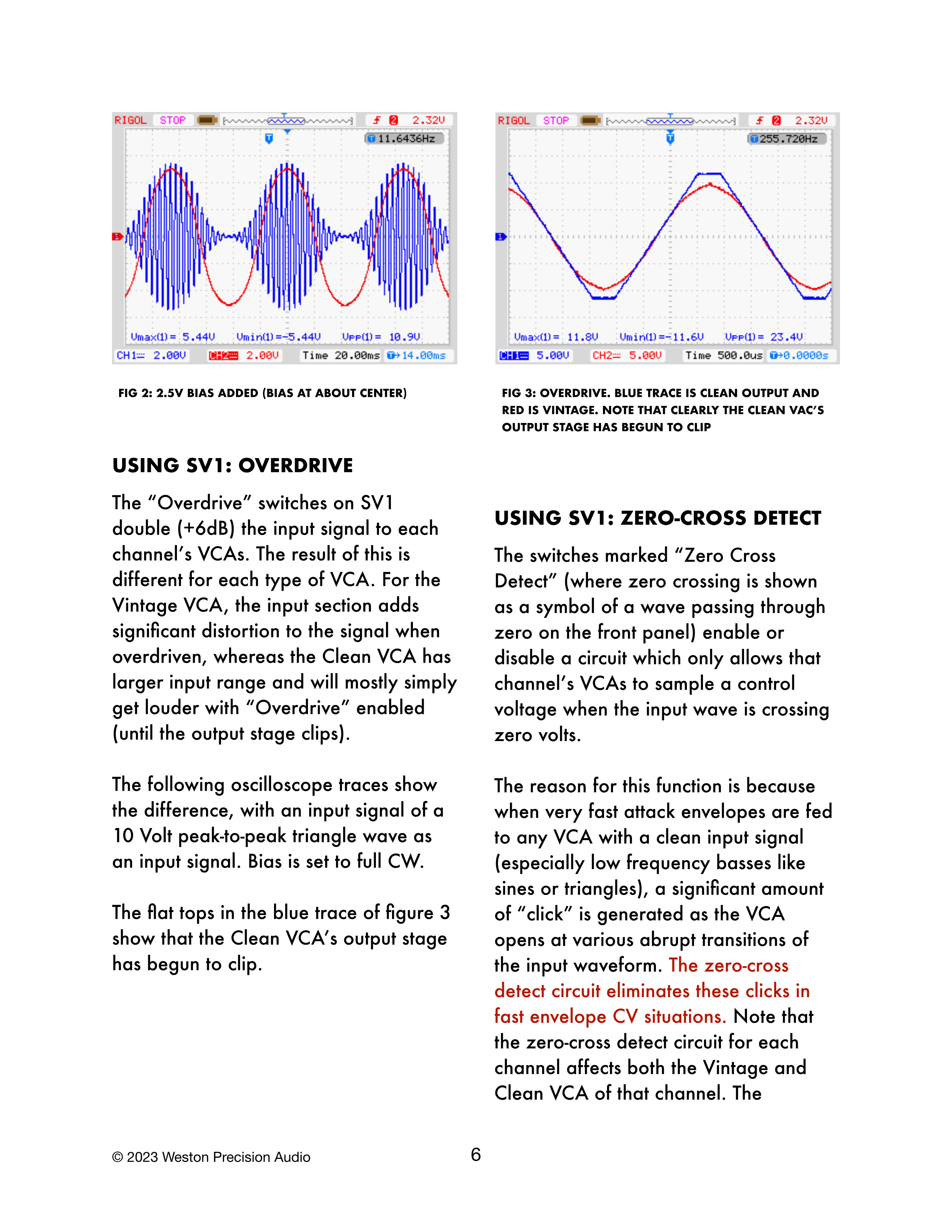

以下のオシロスコープの波形は、入力信号として10Vピークトゥピークの三角波を使用した場合の違いを示しています。Biasは最大CWに設定されています。図3の青色の波形の平らな頂点は、Clean VCAの出力段がクリップし始めたことを示しています。

SV1の使い方：ZERO-CROSS DETECT

「Zero Cross Detect」とマークされたスイッチ（フロントパネル上でゼロを通過する波のシンボルとして表示されます）は、そのチャンネルのVCAが入力波がゼロボルトを横切っているときにのみコントロール電圧をサンプリングできる回路を有効または無効にします。

この機能の理由は、非常に速いアタックエンベロープがクリーンな入力信号（特に正弦波や三角波のような低周波ベース）を持つVCAに送られた場合、VCAが入力波形の様々な急激な遷移時に開くため、かなりの量の「クリック」ノイズが発生するためです。zero-cross detect回路は、高速エンベロープCV状況においてこれらのクリックを排除します。各チャンネルのzero-cross detect回路は、そのチャンネルのVintageとClean VCAの両方に影響することに注意してください。

FIG 2: 2.5V BIAS ADDED (BIAS AT ABOUT CENTER)

FIG 3: OVERDRIVE. BLUE TRACE IS CLEAN OUTPUT AND RED IS VINTAGE. NOTE THAT CLEARLY THE CLEAN VAC'S OUTPUT STAGE HAS BEGUN TO CLIP
