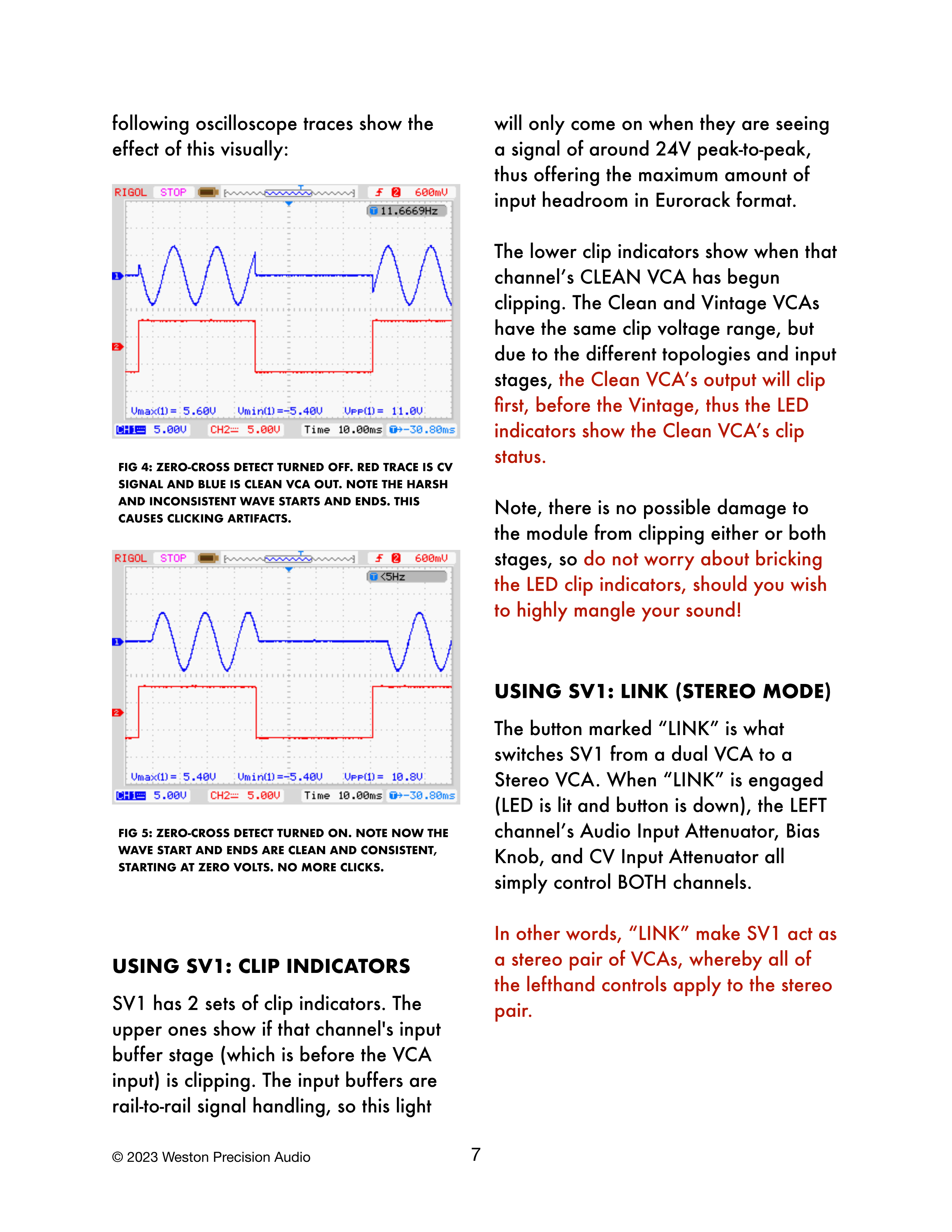

以下のオシロスコープのトレースは、この効果を視覚的に示しています：

SV1の使用方法：CLIPインジケーター

SV1には2セットのクリップインジケーターがあります。上部のインジケーターは、そのチャンネルの入力バッファーステージ（VCA入力の前段）がクリッピングしているかどうかを示します。入力バッファーはレールtoレール信号処理であるため、このライトは約24Vピークtoピークの信号を受けた時のみ点灯し、Eurorackフォーマットで最大限の入力ヘッドルームを提供します。

下部のクリップインジケーターは、そのチャンネルのCLEAN VCAがクリッピングを開始したときに示します。CleanとVintage VCAは同じクリップ電圧範囲を持っていますが、異なるトポロジーと入力ステージにより、Clean VCAの出力はVintageよりも先にクリッピングします。そのため、LEDインジケーターはClean VCAのクリップ状態を示します。

なお、どちらか一方または両方のステージがクリッピングしてもモジュールが損傷することはありませんので、サウンドを大きく歪ませたい場合でも、LEDクリップインジケーターを点灯させることを心配する必要はありません。

SV1の使用方法：LINK（ステレオモード）

「LINK」と表示されたボタンは、SV1をデュアルVCAからステレオVCAに切り替えるものです。「LINK」が有効な場合（LEDが点灯し、ボタンが押し込まれた状態）、LEFTチャンネルのAudio Input Attenuator、Biasノブ、およびCV Input Attenuatorが両方のチャンネルをコントロールします。

言い換えると、「LINK」はSV1をステレオペアのVCAとして動作させ、左側のコントロールすべてがステレオペアに適用されます。

FIG 4: ZERO-CROSS DETECT OFF。赤のトレースはCV信号、青はCLEAN VCA出力。波形の開始と終了が荒く一貫していないことに注目。これによりクリックノイズが発生します。

FIG 5: ZERO-CROSS DETECT ON。波形の開始と終了がクリーンで一貫し、ゼロボルトから始まっていることに注目。クリックノイズはもうありません。
