Takazudoが趣味で作ってるブランクパネルシリーズ、アルミブランクパネル3U小 16枚セットの紹介です。サイズは高さ3U、幅は1HP、2HP、3HP、4HPの4種類各4枚ずつ、素材はアルミで片側は黒の塗装なので、ラックのデザインにあわせて好きな面をご利用頂けます。

小さいサイズのブランクパネルを単品で買うと結構するので作りました。細かいのをパラパラ買うのも面倒かと思われるので、まるっとセットという形での販売です。

こちらの商品は、以下よりご購入頂けます。

• 商品写真
• 概要
• サイズと枚数
• こだわりポイント
• 仕様

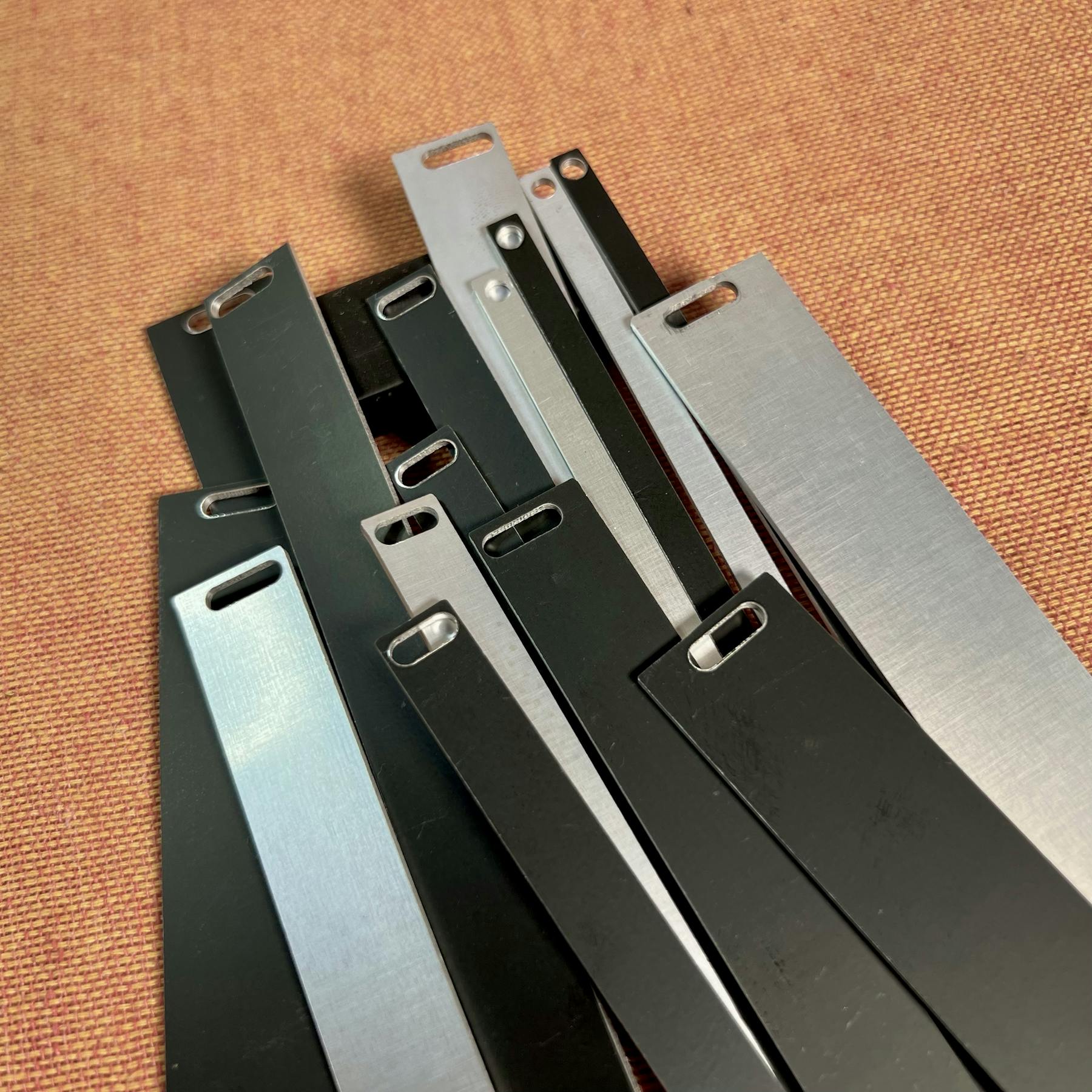

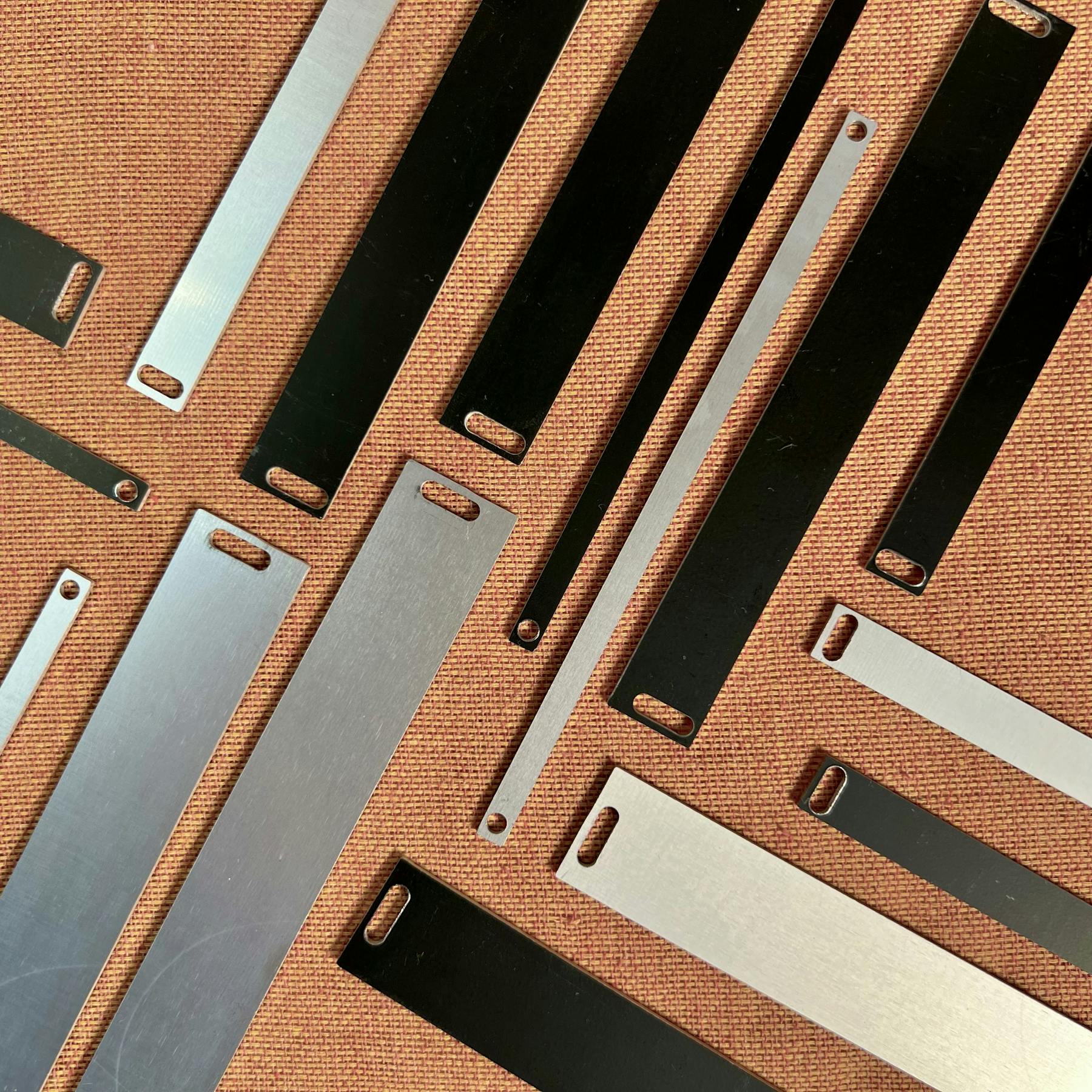

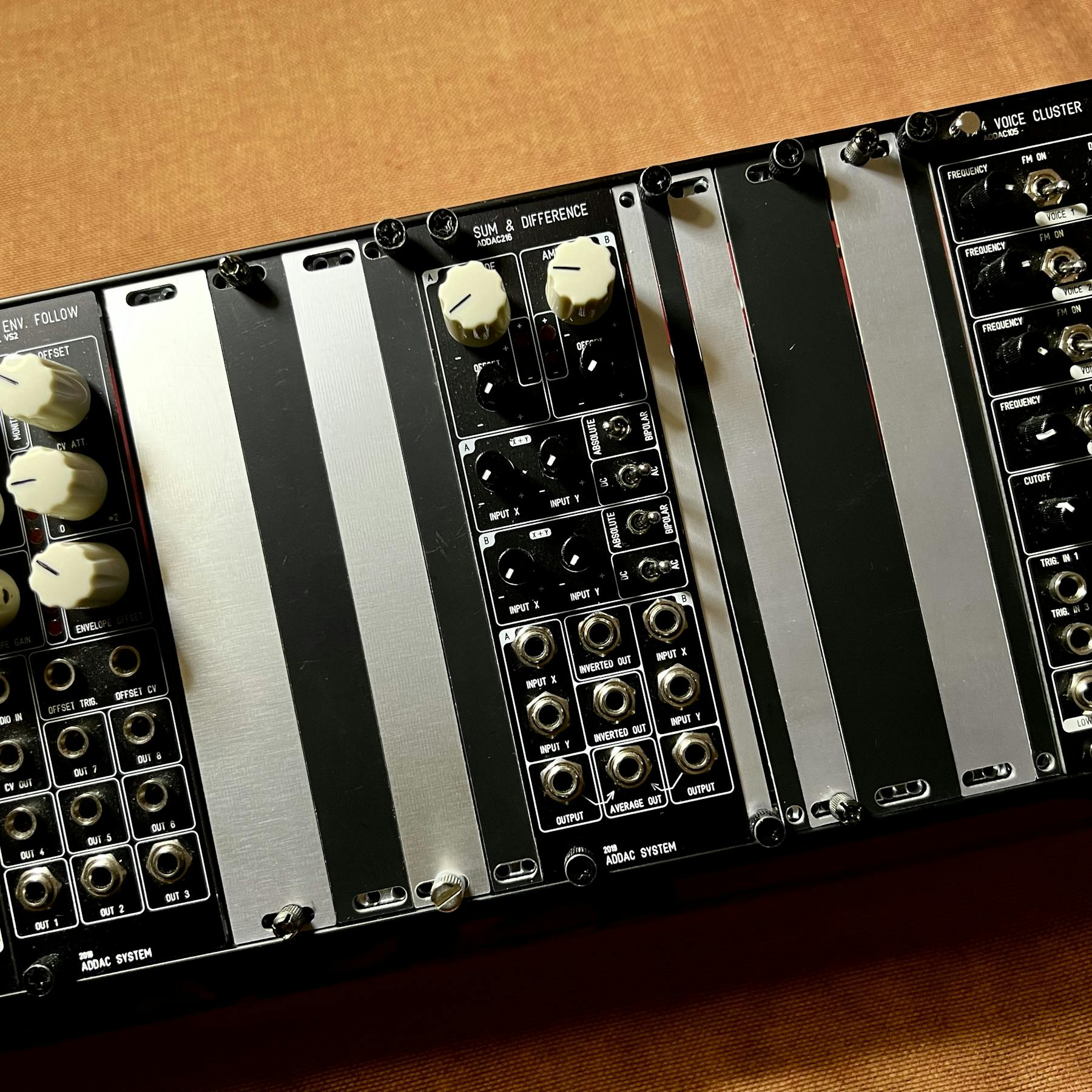

#商品写真

#概要

こちらのブランクパネルは、Takazudo自身がCADデータ作り発注し、工場で製造されたものです。素材はアルミニウムで、片側は黒の塗装がされています。

安価な工場に発注しているため、出来上がったものの中には傷があるものや、アルミの質感が良くないものが混ざってきたりします。この商品ではそのようなものは選別して排除していますが、どうもこの価格で小さいサイズのパネルを高い精度で作るのは難しいようです。小さいサイズであるほど、ある程度の形のばらつきがある点、ご留意の上ご購入いただければと存じます。

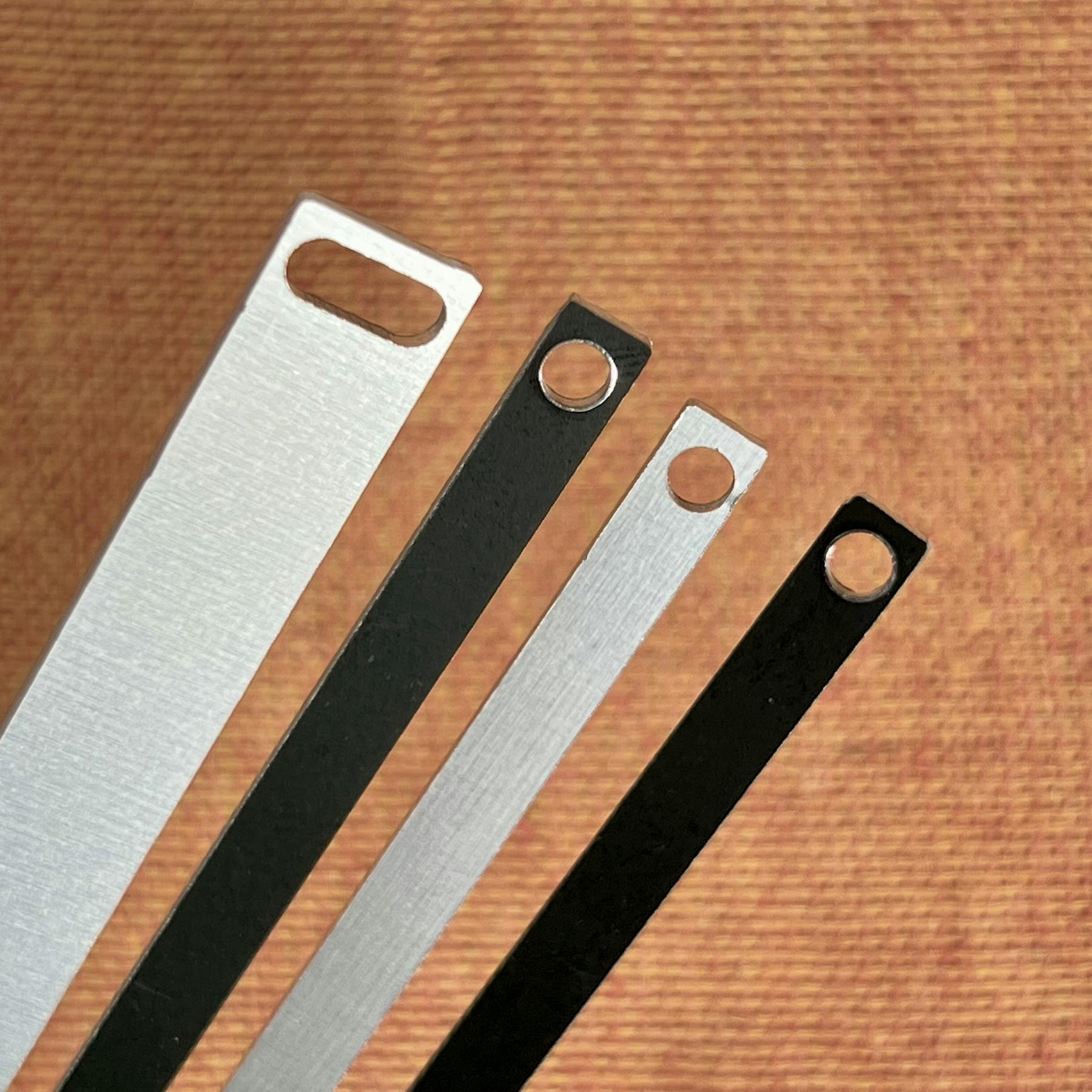

商品写真に、形があまり整っていないものの拡大画像を掲載しております。写真にあるとおり、少し端が出ていたり、穴の位置が1mm以下ぐらいでずれているという程度のもので、ご利用には問題が起こらないレベルです。

#サイズと枚数

それぞれのサイズ、枚数は以下になります。

HP	枚数	幅 (mm)	高さ (mm)	厚さ (mm)
1HP	4	5.0	128.5	1.6
2HP	4	9.8	128.5	1.6
3HP	4	14.9	128.5	1.6
4HP	4	20.0	128.5	1.6

#こだわりポイント

ただのブランクパネルなので取り立ててどうということはありませんが、一応設計時のポイントとしては、このパネルに空いているネジ穴は、2穴分の左右に若干の余裕をもたせたサイズにしている点です。（2HP以上の幅の場合）

パネルのネジ穴位置を決める際、ユーロラック規格の元となっているDoepfer社の公表している寸法を参照しつつ皆作っていると思われるのですが、そのサイズキッチリにあわせると、モジュールがキツキツになってしまうことがあります。このパネルではそのサイズを考慮したうえで、余裕のある位置にネジ穴を開けています。

ほか、工場で塗装できるカラーは他にもありますが、一通りのカラーでパネルを実際に発注してみて、ムラが気になり辛く、他のモジュールのパネルに合わせやすい黒。そして背面はアルミと、使い分けられるように考慮しました。

そんなわけで、決して高級な作りではありませんが、ブランクパネルをあえて買おうとすると割とお値段がしたりするので、安く買えるものがあったら良かろうと思い、作りました。

#仕様

• 素材: アルミニウム
• 幅: 1HP、2HP、3HP、4HP
