Takazudo Modularにて取り扱わせて頂いている、Weston Precision AudioのM3S Mini Stereo Mixerの紹介／解説記事になります。

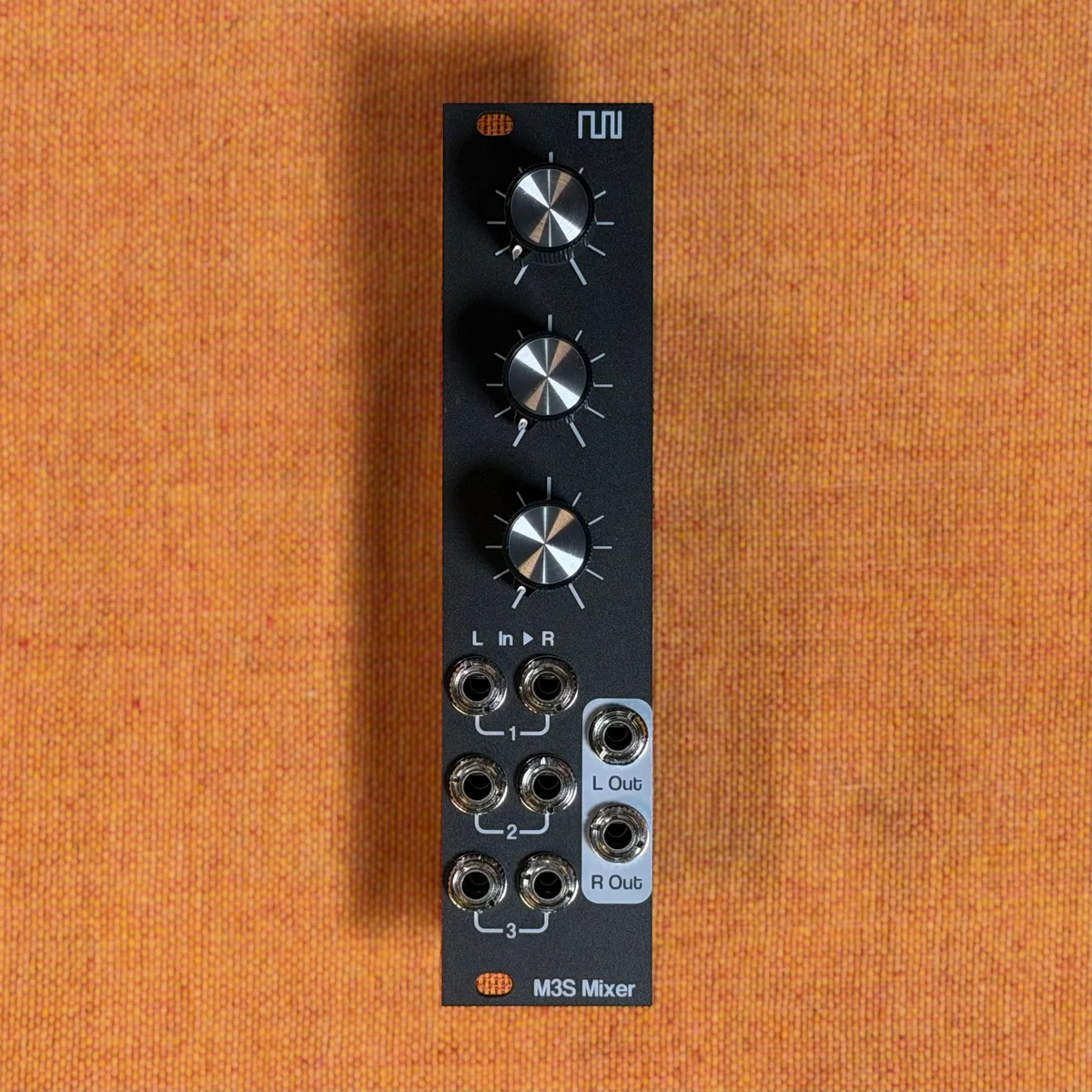

M3Sは、3チャンネルのステレオ（またはデュアルモノ）ミキサーをわずか6HPに凝縮したコンパクトなユーティリティモジュールです。低ノイズ設計で、ケーブルルーティングの簡略化やステレオパッチの構築に活躍します。25mmの薄型設計により、最も浅いユーロラックケースにも収まります。
本商品は以下よりご購入頂けます。
メールアドレスをご登録いただくと、入荷時にお知らせいたします。
ご購入の事前予約を受け付けております。
登録確認後、詳細情報をメールにてお知らせいたします。
Takazudo Modularではマニュアル等の日本語訳付きを作成し、公開しています。以下よりご参照下さい。
3チャンネル・ステレオミキサー
M3Sは、3系統のステレオ入力（Left / Right各3チャンネル）を備えたミキサーです。各チャンネルにはアッテネーターが装備されており、ユニティゲインまでのレベル調整が可能です。入力された信号はサミングされ、Left / Right出力から出力されます。
高入力インピーダンス（100kΩ）と低ノイズのオーディオグレードオペアンプにより、クリーンな信号処理を実現しています。
入力ノーマル機能
M3Sの便利な機能として、Right入力にジャックが挿されていない場合、Left入力の信号が自動的にRight側にも送られる「入力ノーマル」機能があります。これにより、モノラル信号を1〜3系統ミックスする場合にも、Left入力だけにパッチすればステレオ出力が得られます。
AC/DCカップリング切替

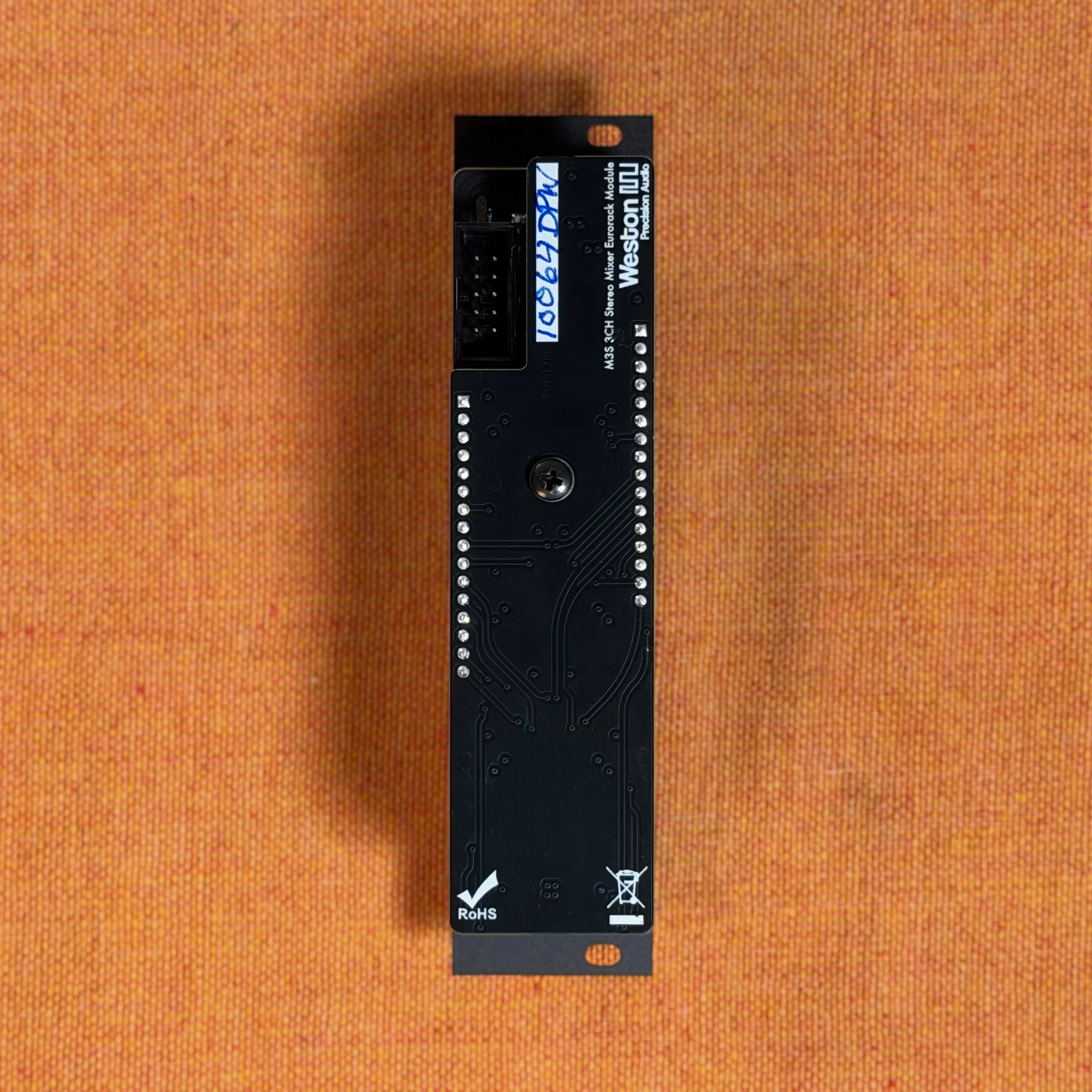

背面のジャンパー（MK1）またはDIPスイッチ（MK2）により、Left / Rightバスのカップリングモードを切り替えることができます。
- ACカップリング: オーディオ信号のミキシングに適したモード。DCオフセットを除去します
- DCカップリング: CV信号のミキシングに対応。DC成分をそのまま通過させます
リニア/ログ切替（MK2）
MK2ユニット（シリアルナンバー10020以降）では、各チャンネルのポテンショメーター特性をリニアまたはログに切り替えることが可能です。オーディオ用途ではログ特性、CV用途ではリニア特性が適しています。
Takazudo的所感
昨今のモジュールはリッチでステレオのものも多くなっています。そんな中、ステレオのミキサーを用意しようと思うと、やたらリッチなものになってしまいがちです。そんな中、M3Sは非常にコンパクト。ステレオエフェクトのリターンをまとめたり、複数のモノラルソースをステレオフィールドに配置したりと、パッチの整理に非常に重宝します。

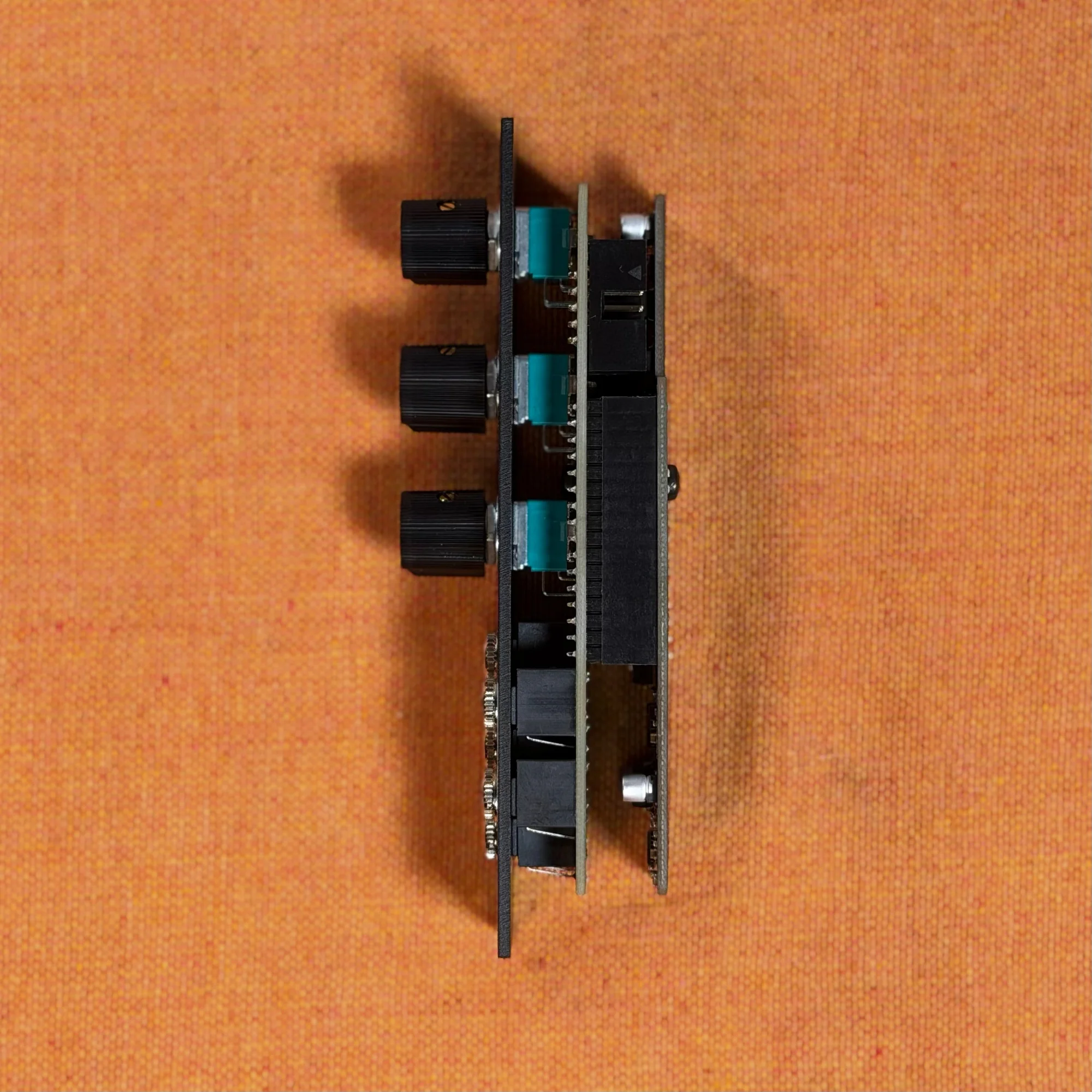

6HPという省スペースと25mmの薄型設計は、ポータブルケースにおいて貴重です。入力ノーマル機能のおかげで、モノラル信号のミックスにも手軽に使えるのがポイントです。
AC/DCカップリング切替に対応しているため、オーディオミキサーとしてだけでなく、CV信号のミキシングにも活用できます。シンプルなモジュールですが、パッチの可能性を広げてくれる一台です。
関連する Takazudo Modular 製品

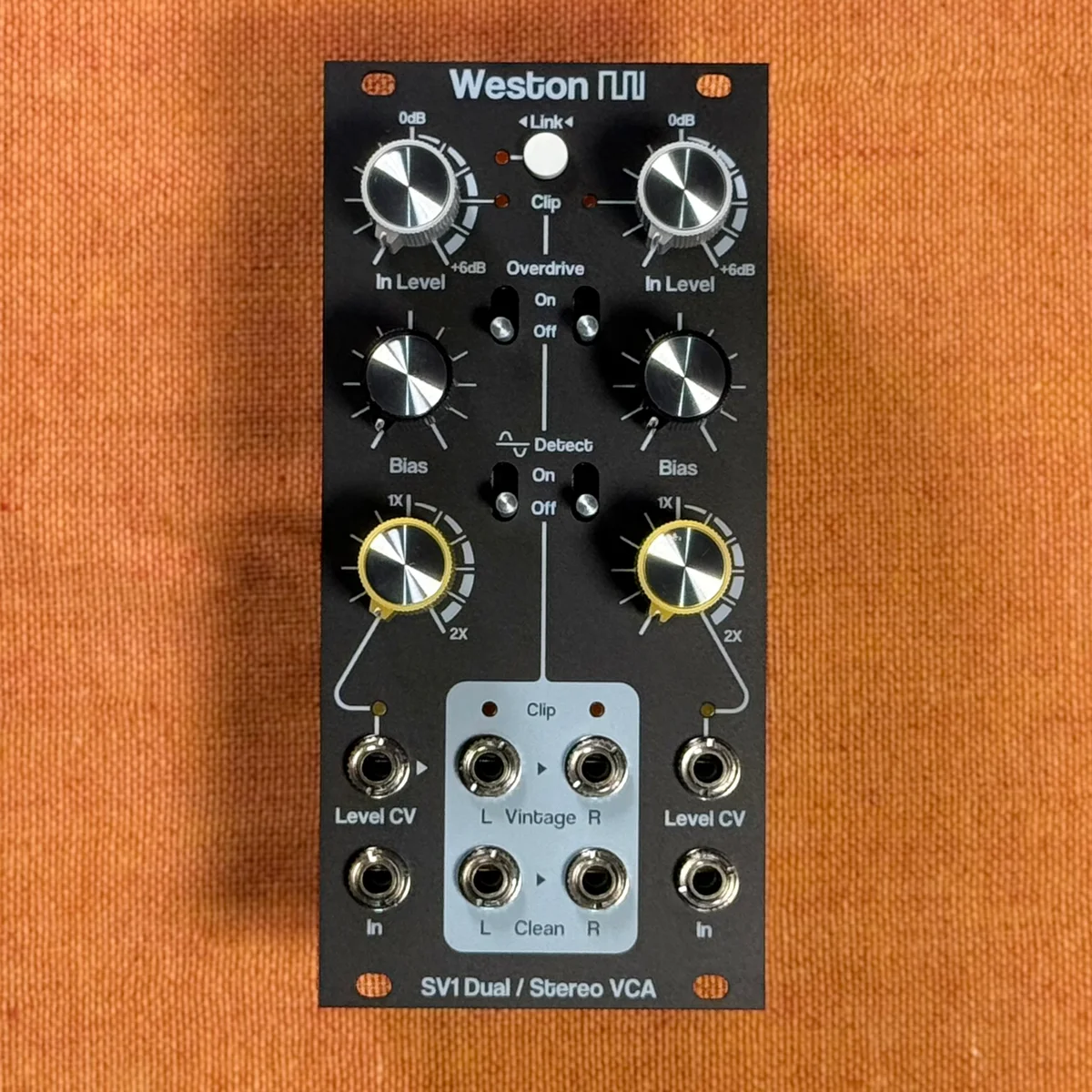

ヴィンテージ感あるBJT VCAと高精度なチップによるクリーンVCAの2種類を備え、用途に応じた質感のコントロールが可能な2ch VCA。

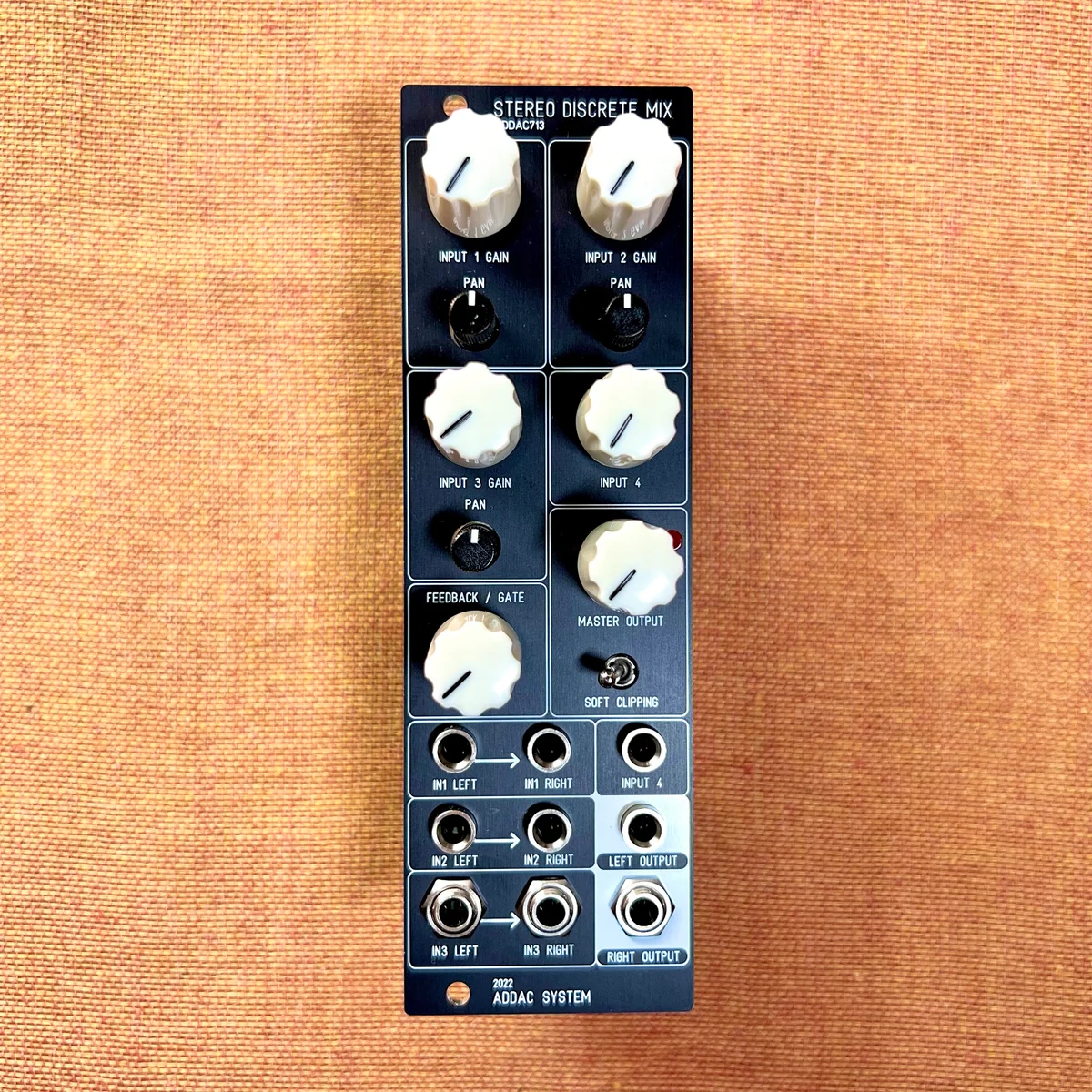

ステレオディスクリートミキサー。3ステレオ＋1モノ入力でパンとゲイン調整を搭載。ディストーションも加えられる設計で、音にキャラクターを付加可能。

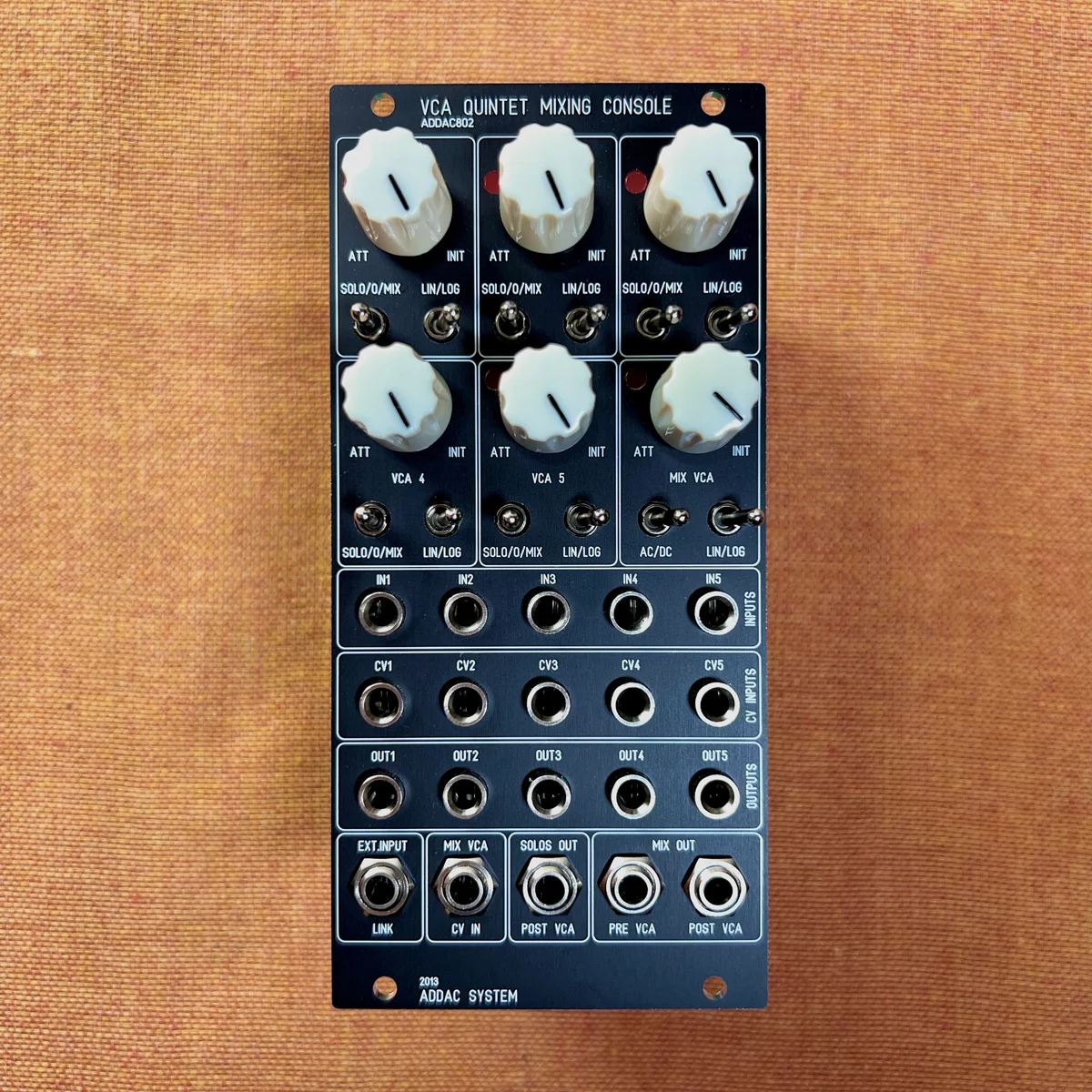

5チャンネルのVCAとミキサーを統合したモジュール。各チャンネルはリニア／ログ切替、ソロ／ミックス／ミュート切替、個別出力を装備。

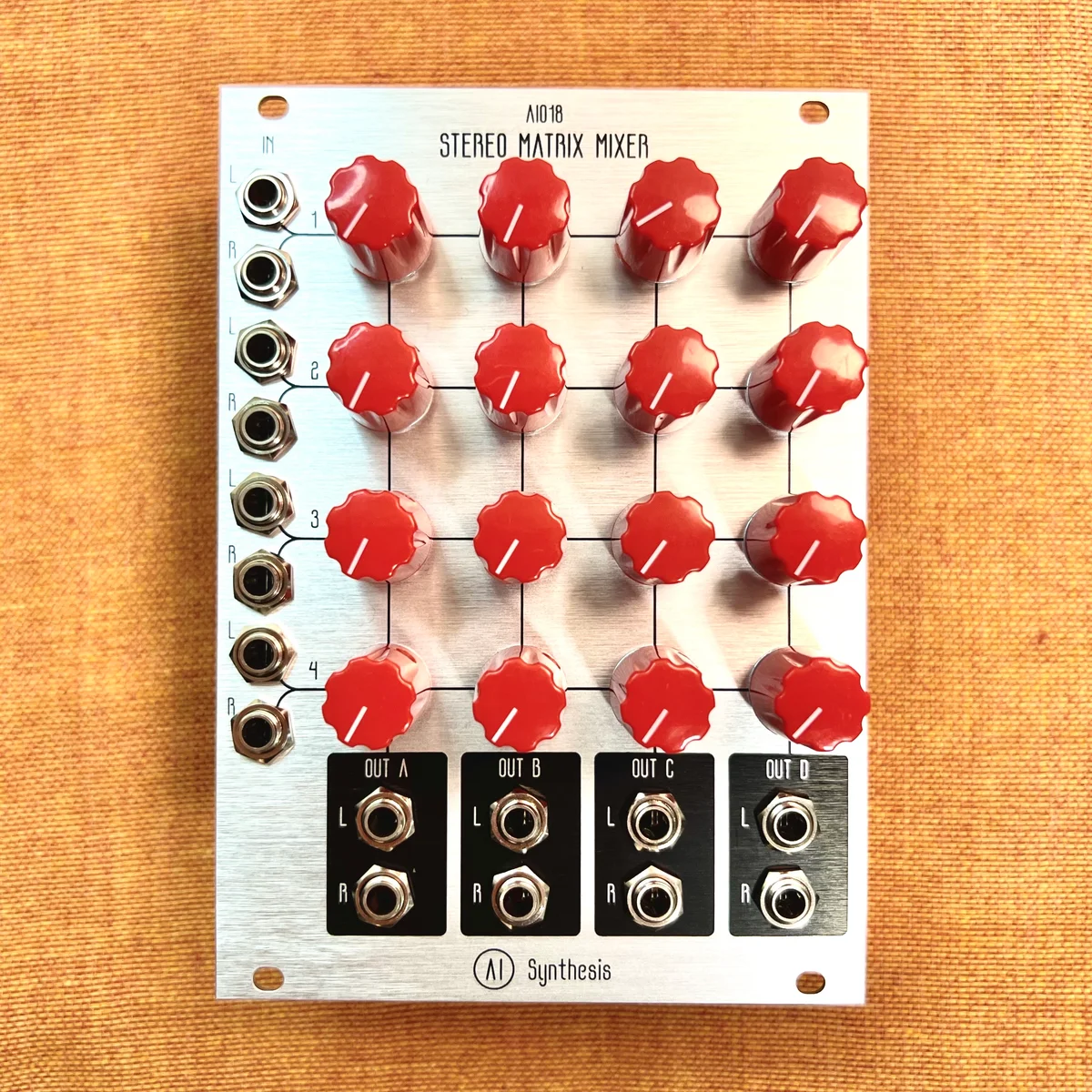

4ch入力×4ch出力のステレオマトリックスミキサー。各ステレオ入力ペアを任意のステレオ出力へルーティング可能。エフェクトセンドや複雑な信号ルーティングに適用。アルミニウムパネル版。

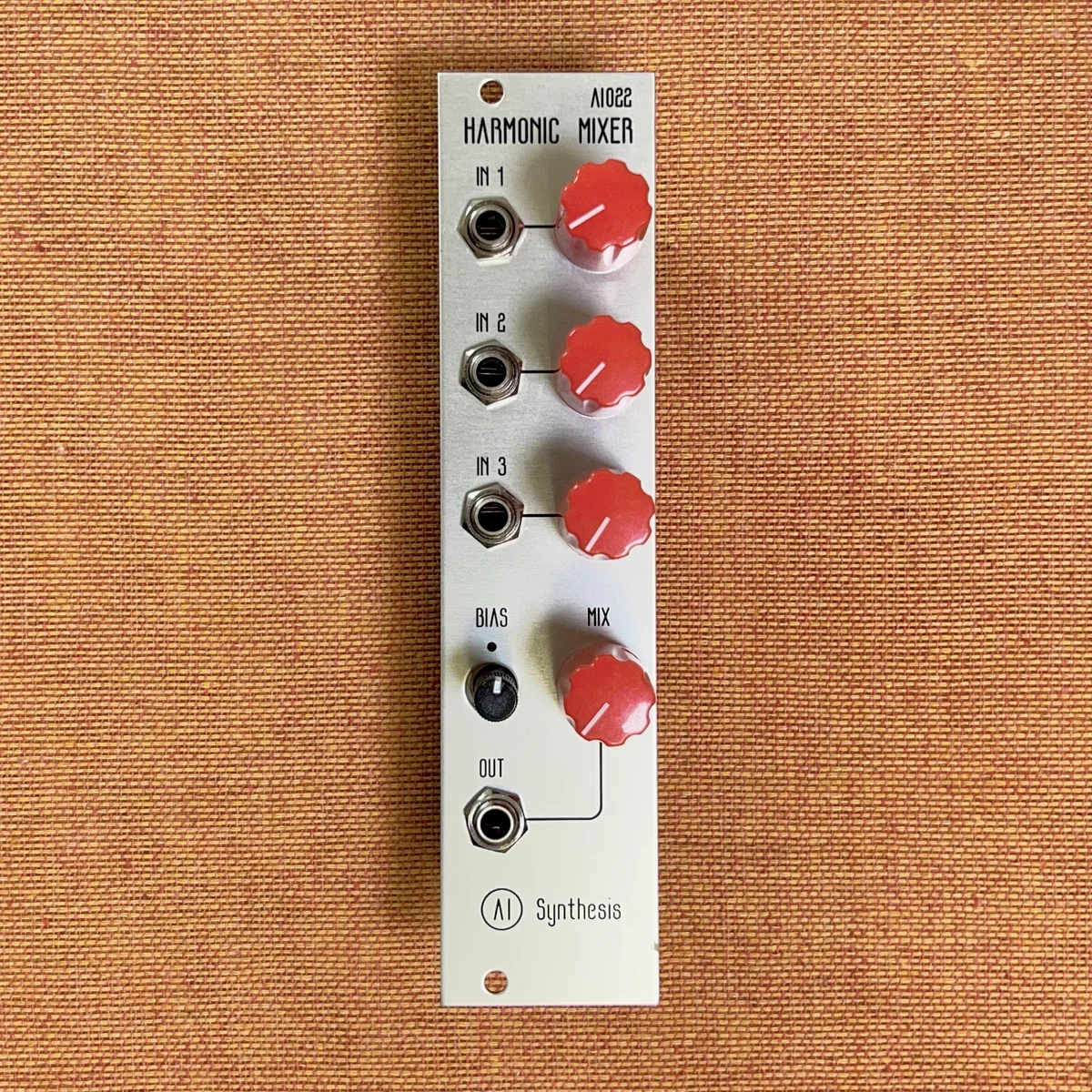

ディスクリート回路のCP3スタイルのミキサー。ゲインを上げることで倍音とアナログの暖かみを追加。さらにゲインを上げると歪みと位相変化を生成し、新たな波形を形成。アルミニウムパネル版。

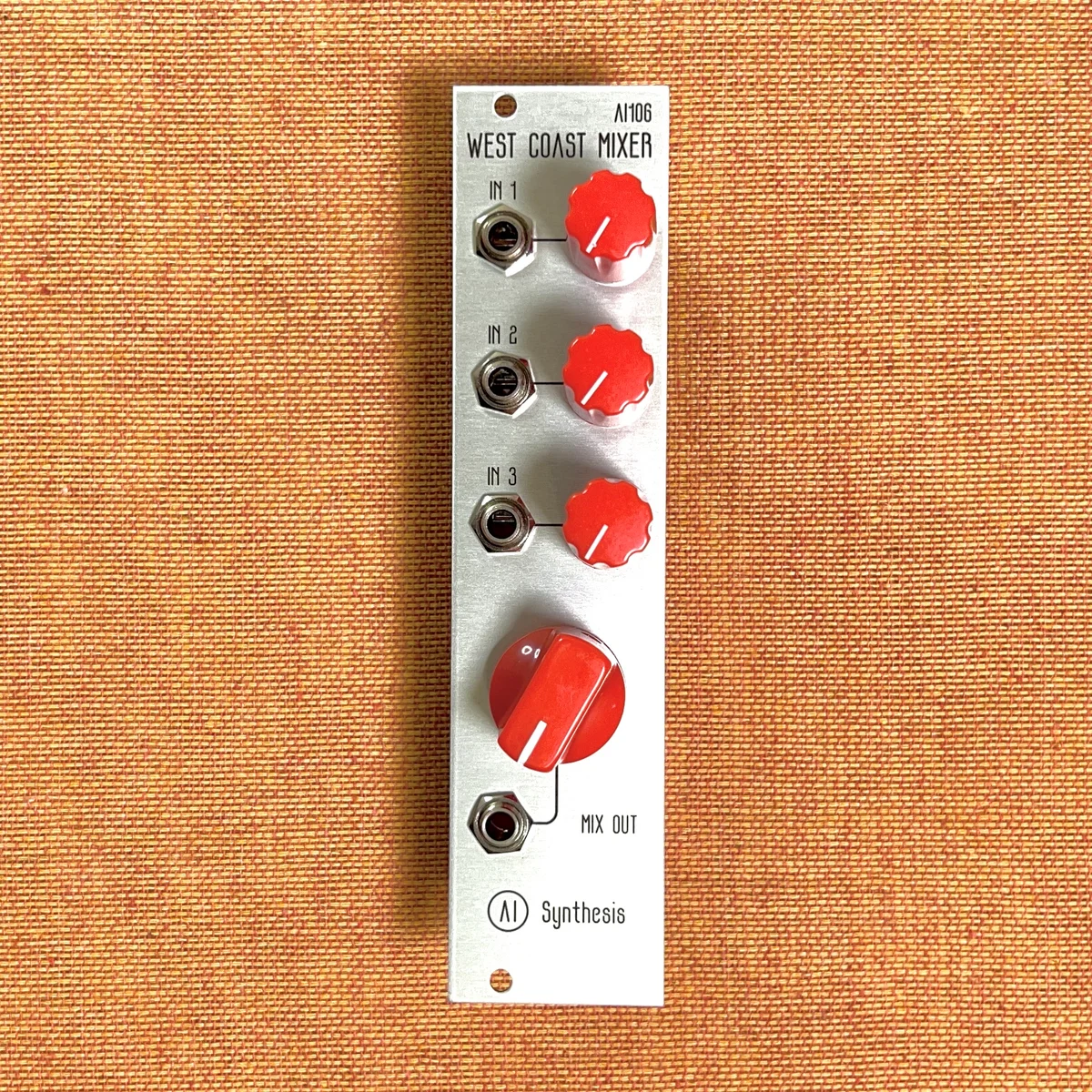

60〜70年代のウエストコーストシンセサイザーのビンテージミキサー回路インスパイアなディスクリートミキサー。ゲインを上げることで倍音とアナログの暖かみを追加。アルミニウムパネル版。

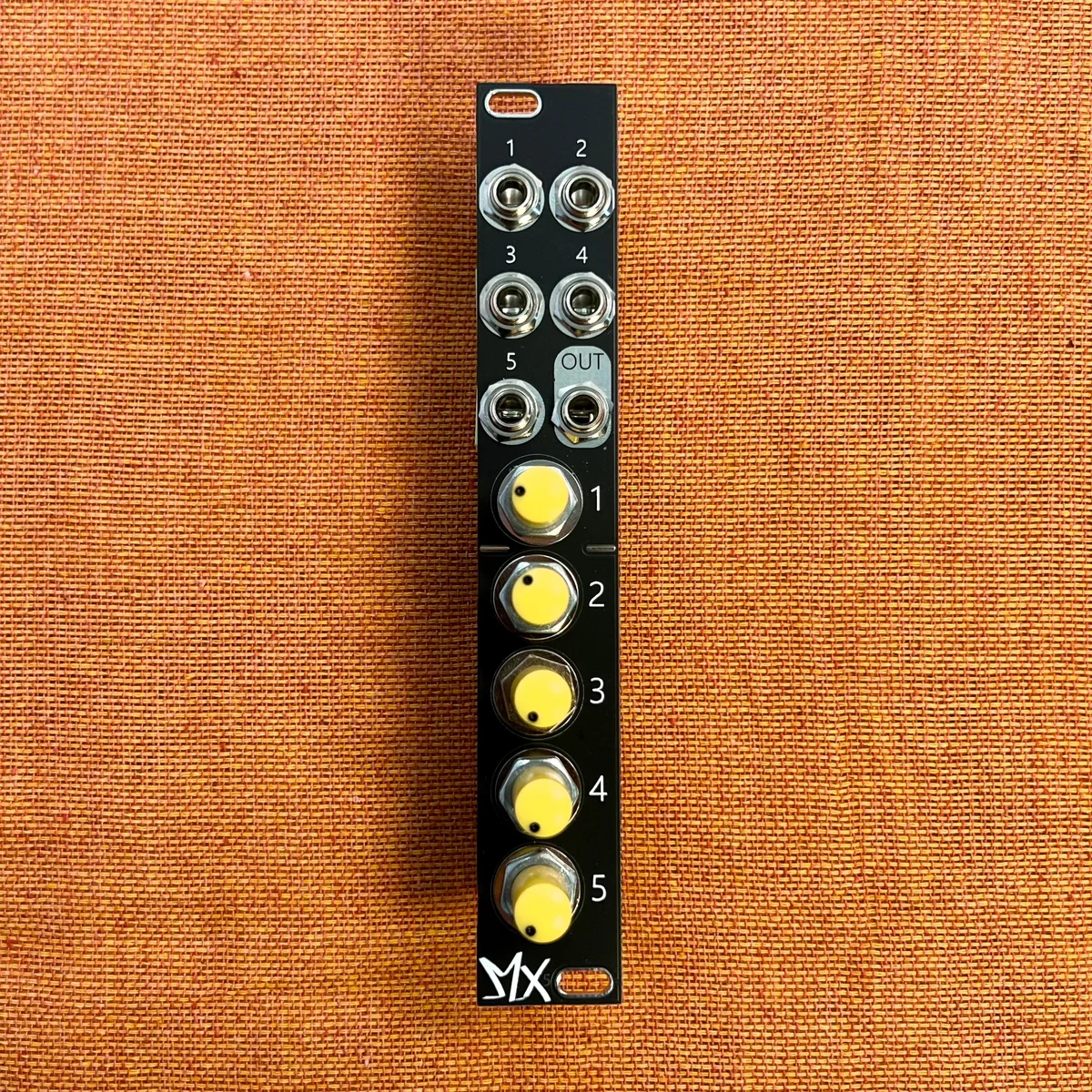

シンプルな5chミキサー
技術仕様
- 幅: 6HP
- 深さ: 25mm
- 消費電力: +12V: 26mA ／ -12V: 26mA
- 出力インピーダンス: 270Ω
- 入力インピーダンス: 100kΩ
- 電源接続: 10ピンユーロラックコネクター
付属品
- 電源用リボンケーブル
- ネジ
Weston Precision Audioについて
Weston Precision Audioはアメリカのノースカロライナ州で活動するモジュラーシンセメーカーです。
Weston Precision Audioのモジュールを取り扱わせて頂くことになった経緯としては、ファウンダーのDevin氏から代理店としての販売相談のメールを受け取ったのが始まりでした。そして実際のモジュールを見てみると、いずれも素晴らしい品質だと感じたことを覚えています。
氏の作るモジュールは、いずれもアナログの操作感を失わせないこだわりを感じさせ、なおかつ、実際に手に取ってみると、素材や部品へのこだわりを感じるであろうと予言します。
オマケ: 電氣美術研究會モジュラー小物セット付き
モジュラーシンセをもっと多くの方に触って欲しいという願いの元、電氣美術研究會さまにご協力頂き、モジュラー小物セットを本商品にバンドルさせて販売させていただいております。
パッチケーブルや電源ケーブル、ドレスナットのサンプルセット、モノラルスプリッターなど、内容は時期に応じて変化します。商品に同梱しますので是非お試し下さい！
M3S Mini Stereo Mixerの紹介は以上になります。
