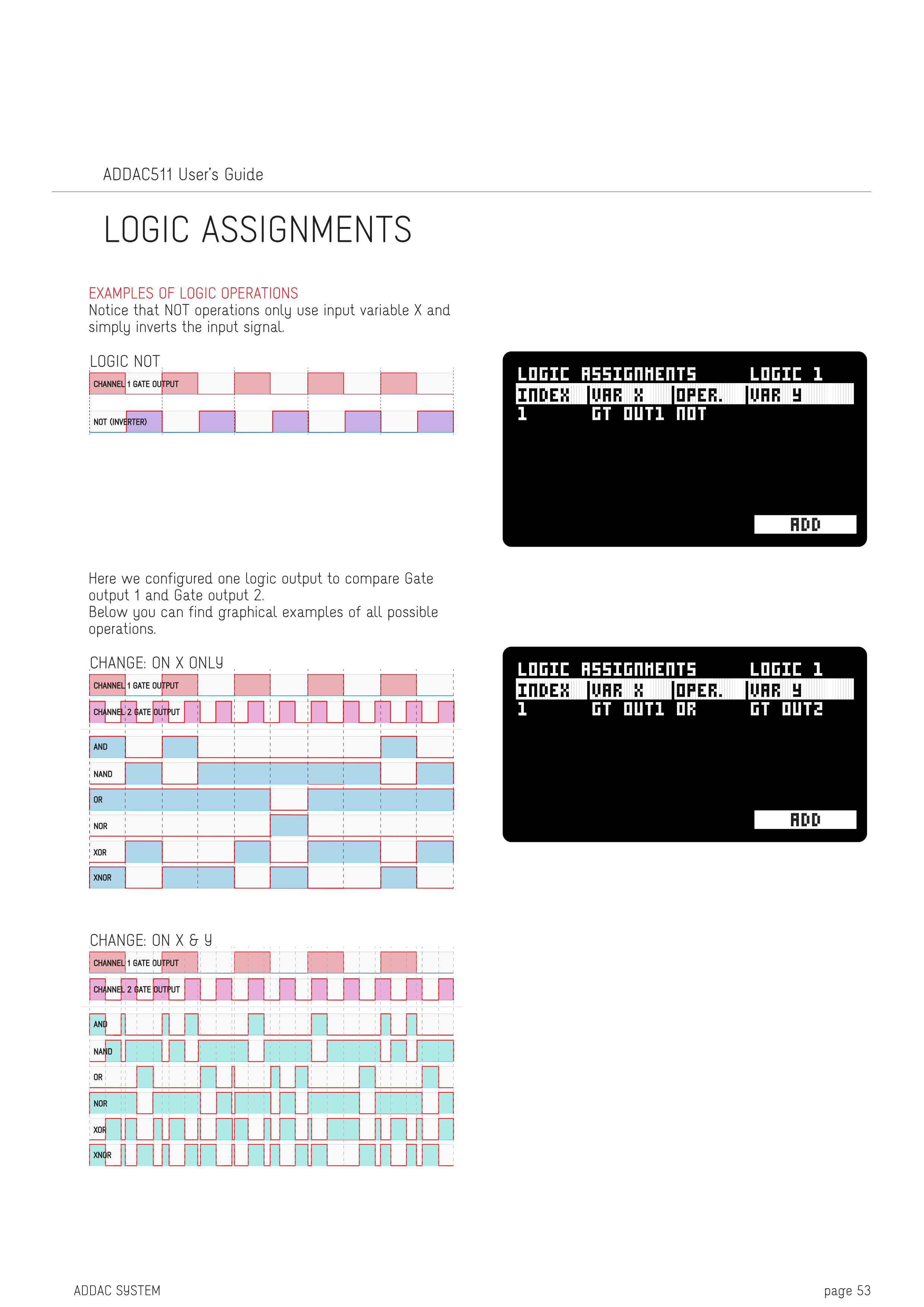

LOGIC ASSIGNMENTS

LOGIC演算の例

NOT演算は入力変数Xのみを使用し、単純に入力信号を反転させることに注意してください。

ここでは、1つのLogic出力をGate出力1とGate出力2を比較するように設定しました。

以下に、すべての可能な演算のグラフィカルな例を示します。

CHANNEL 1 GATE OUTPUT と CHANNEL 2 GATE OUTPUT の比較

• OR
• NOR
• XOR
• XNOR
• AND
• NAND

CHANGE: ON X & Y

CHANNEL 1 GATE OUTPUT と CHANNEL 2 GATE OUTPUT の比較

• OR
• NOR
• XOR
• XNOR
• AND
• NAND

CHANGE: ON X ONLY

CHANNEL 1 GATE OUTPUT

• NOT (INVERTER)

LOGIC NOT
