Takazudo Modularにて取り扱わせて頂いている、AI SynthesisのAI026 Line I/O Interfaceの紹介です。

AI026 Eurorack Line Interfaceは、ラインシグナル（±2V程度想定）と、ユーロラックモジュールで一般的に使われるシグナル（±5V程度想定）の変換（Gain及びAttenuate）を行います。これにより、電圧の小さいラインシグナルを一般的なモジュラーシンセのレベルに持ち上げる、もしくはその逆の処理を行うことが可能です。

アルミニウムパネル版、黒パネル版の2種類があり、DIYキットも併せて取り扱っています。

こちらの商品は、以下よりご購入頂けます。

• 商品写真: 完成品
• 商品写真: DIYキット
• AI026 Line I/O Interfaceの機能
• 各部の説明
• 参考動画
• DIYガイド
• 技術仕様

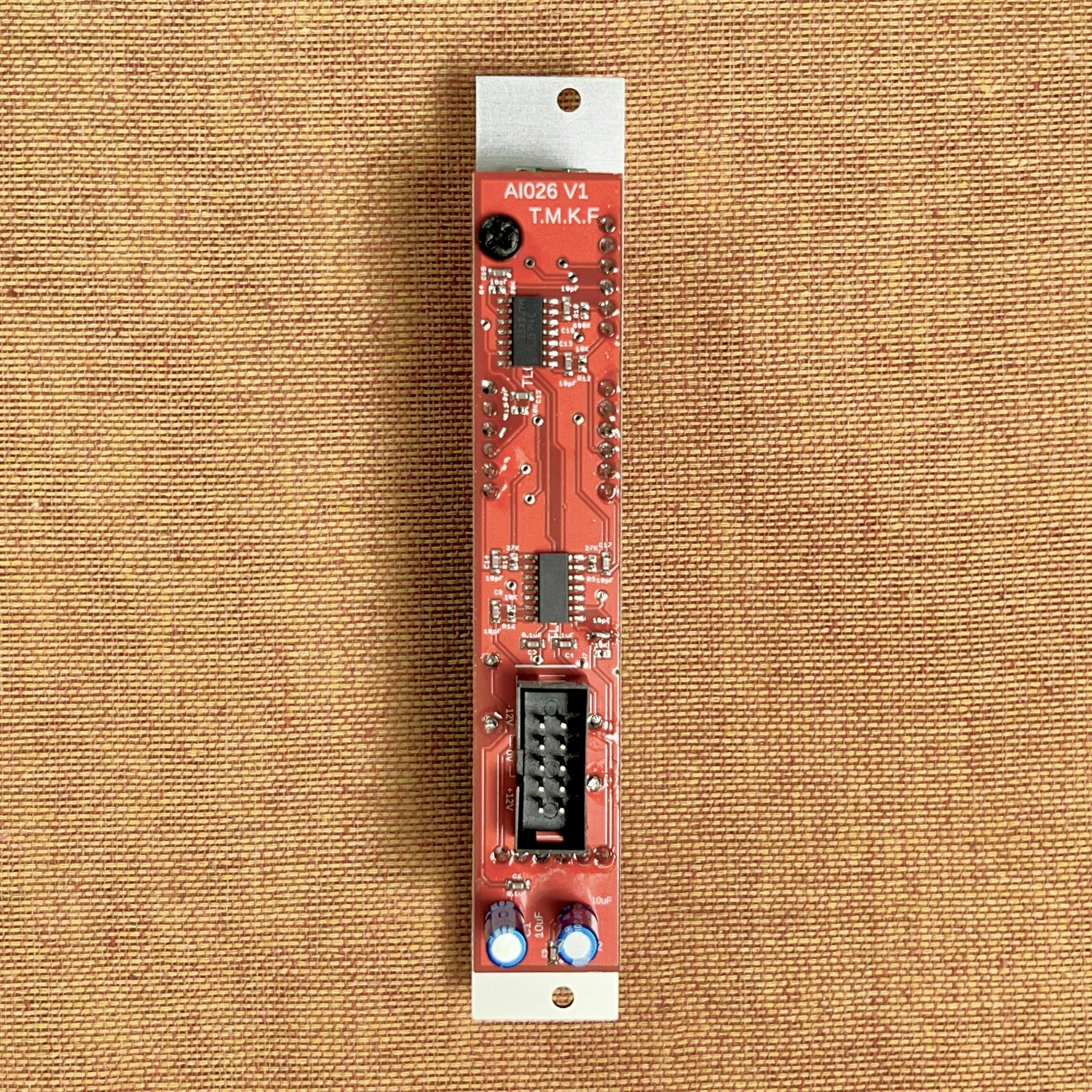

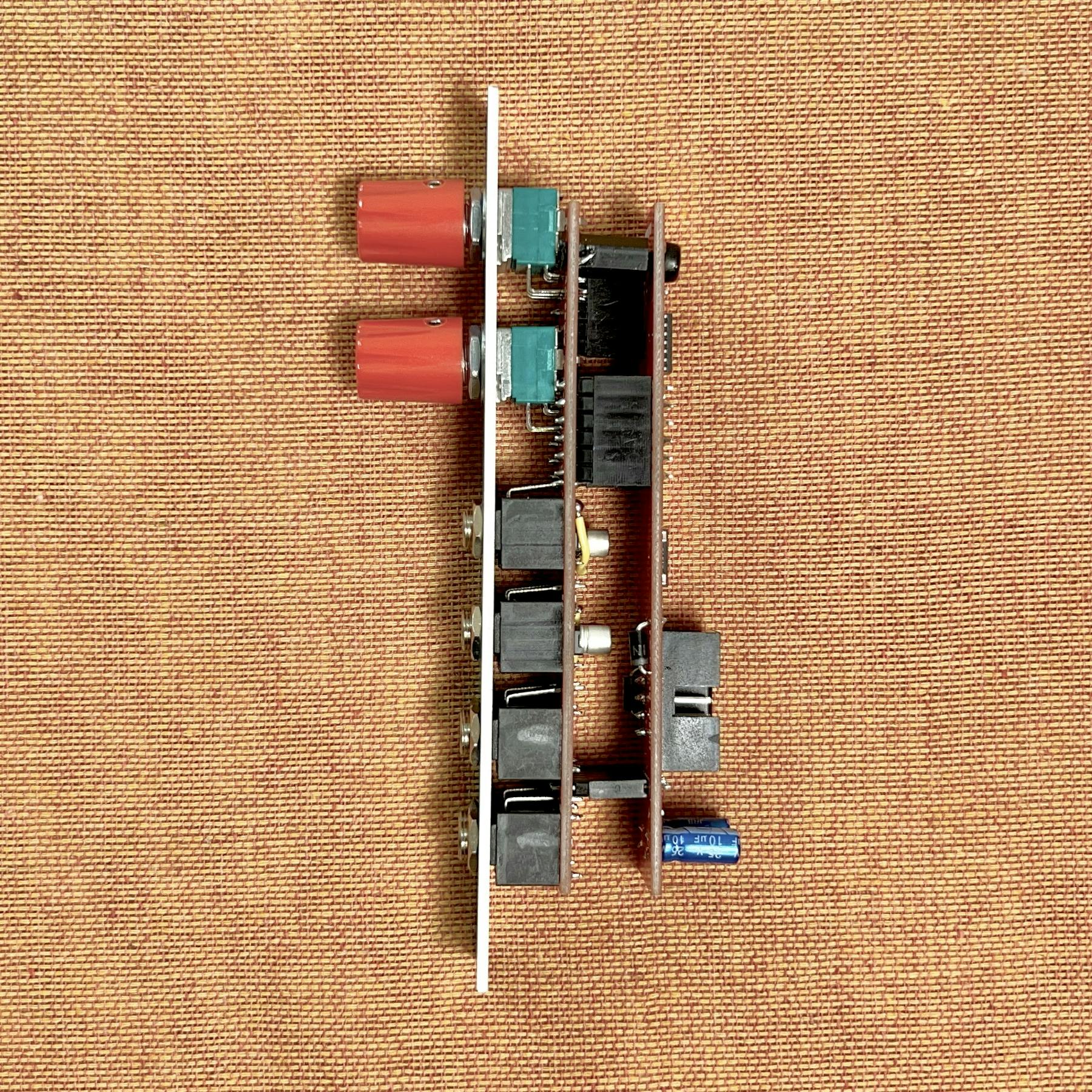

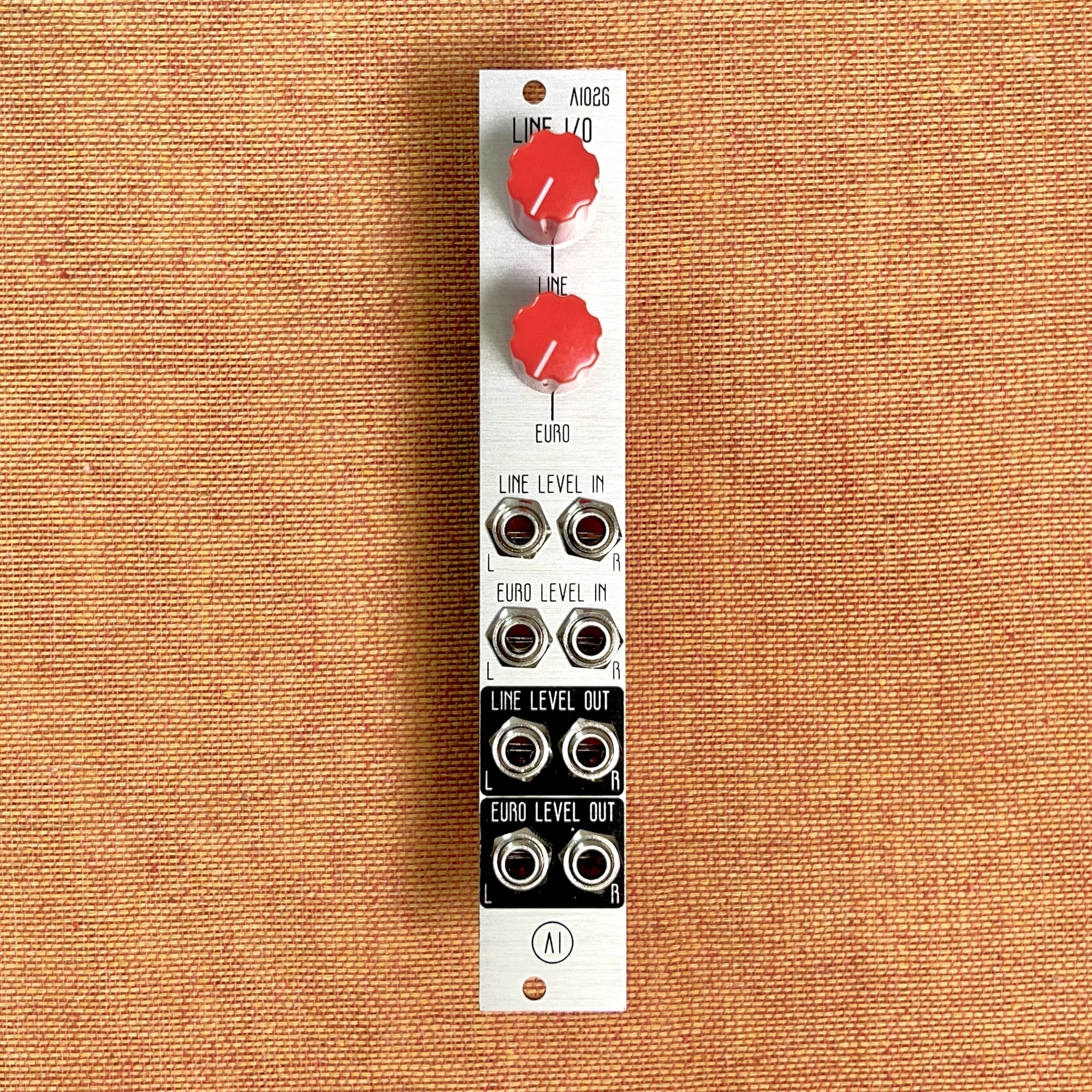

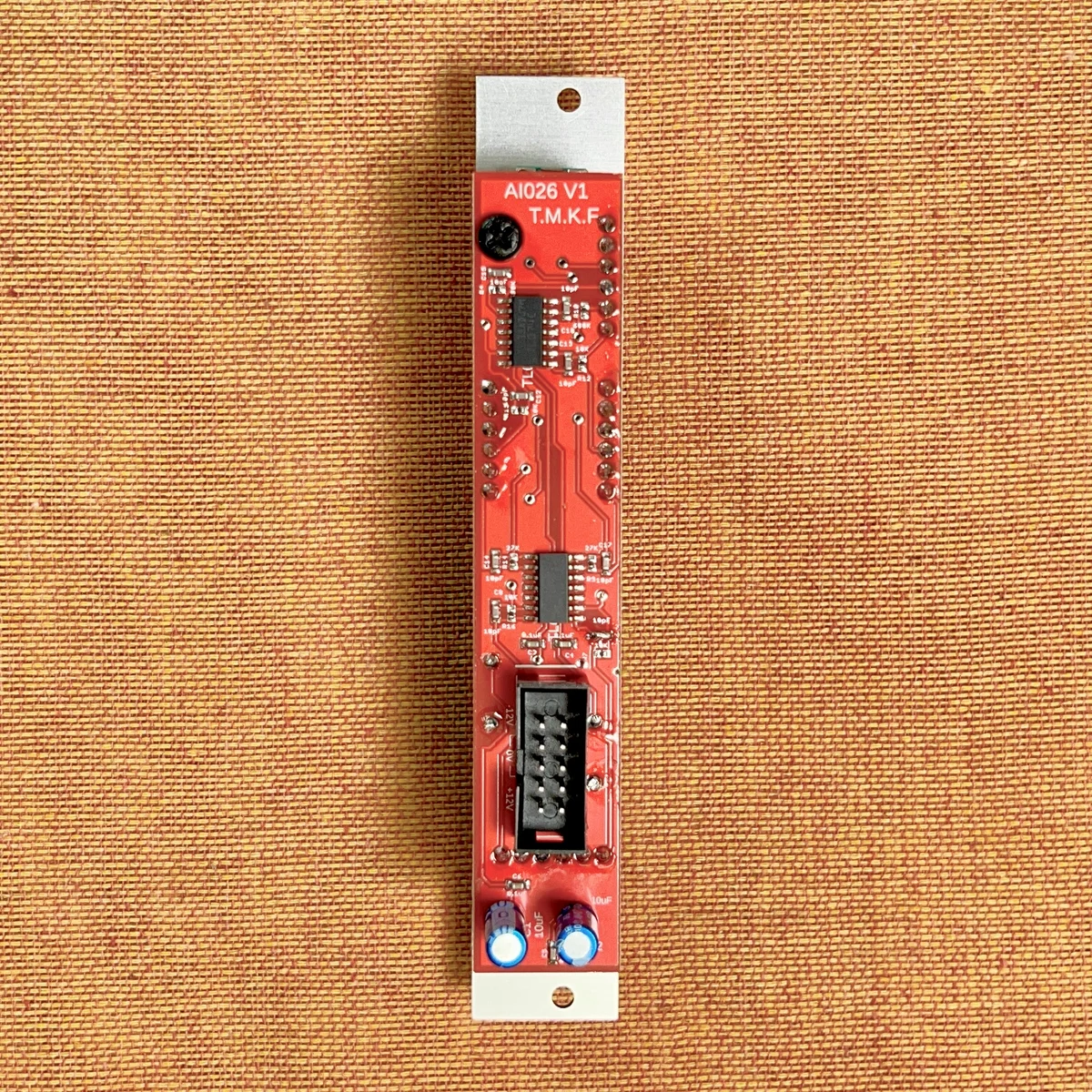

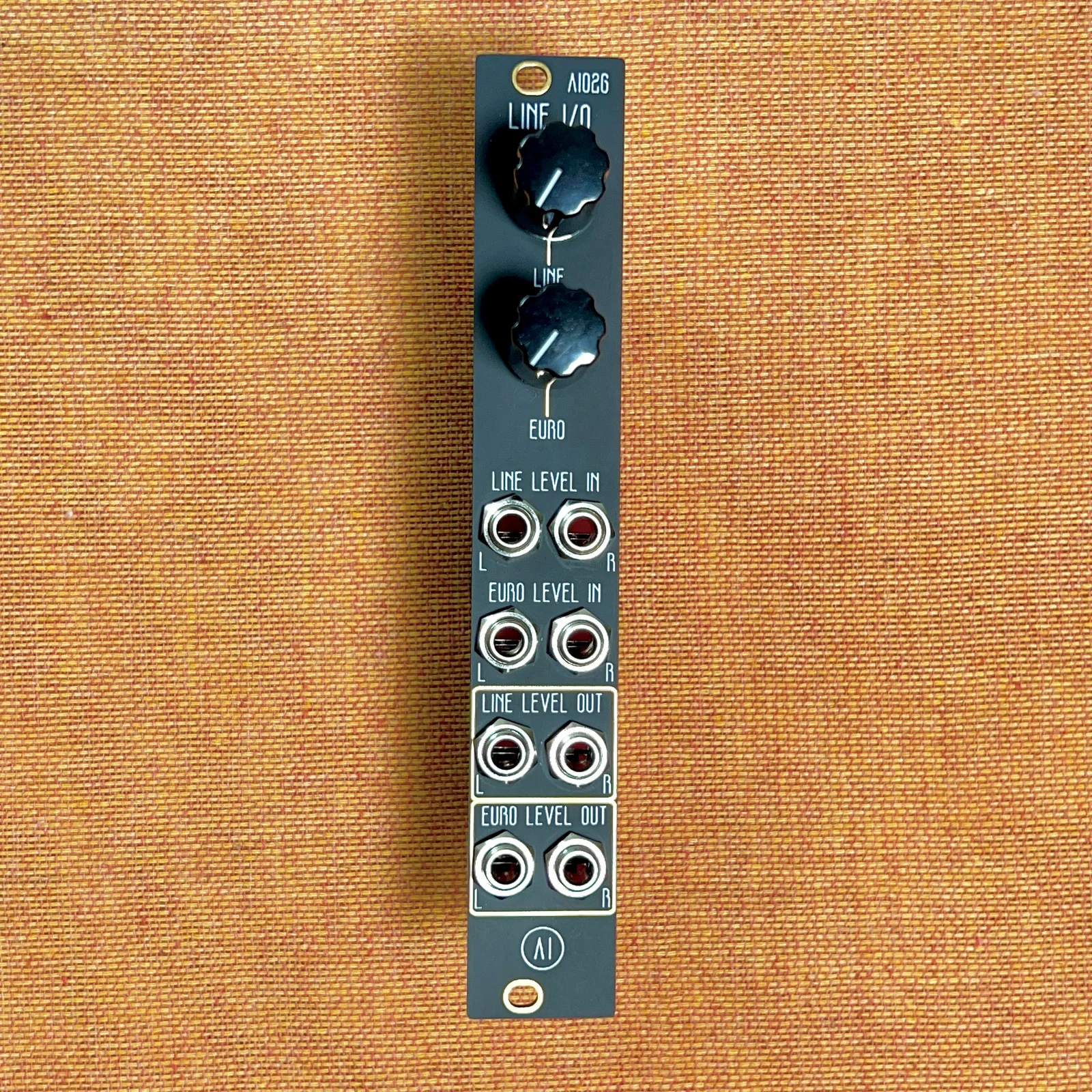

#商品写真: 完成品

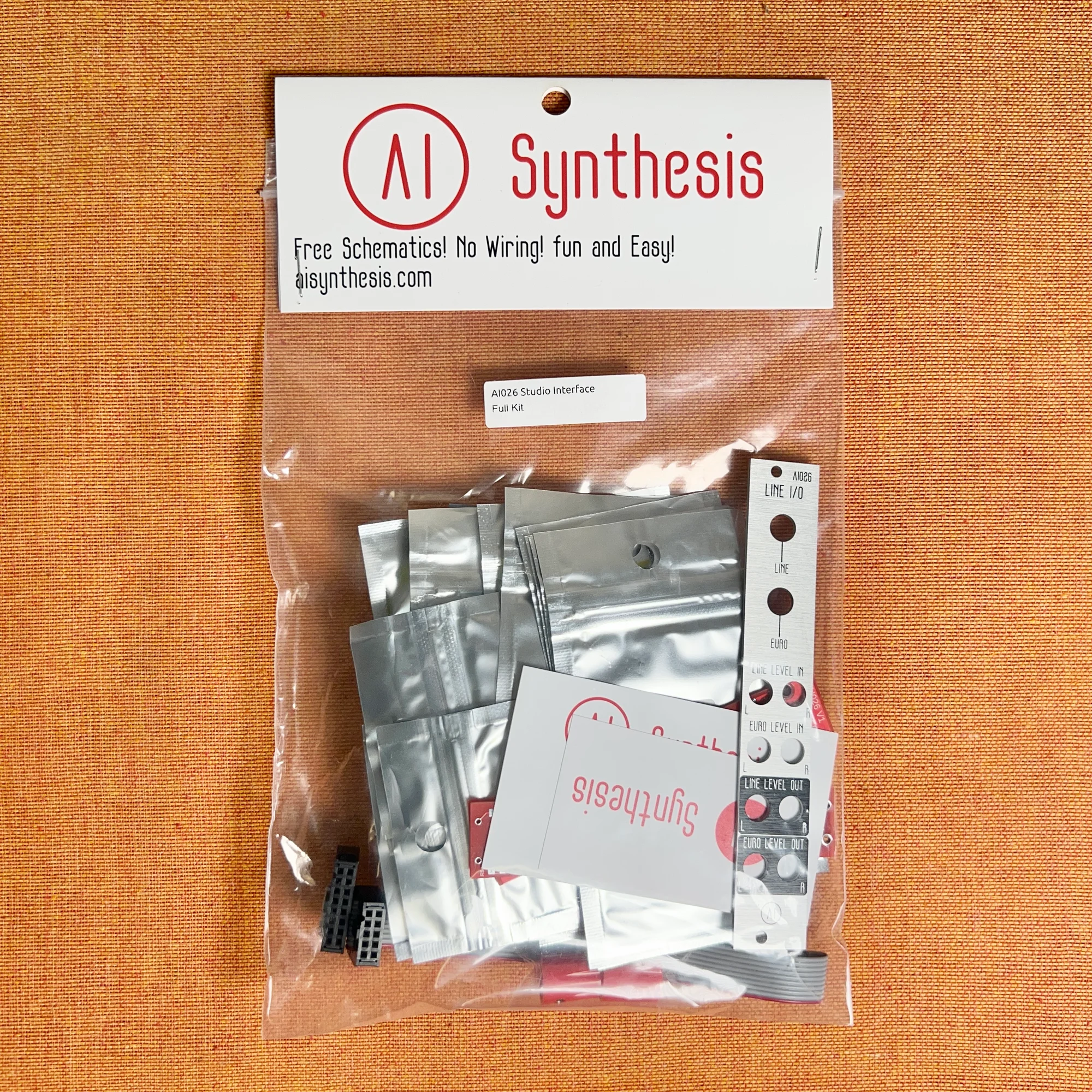

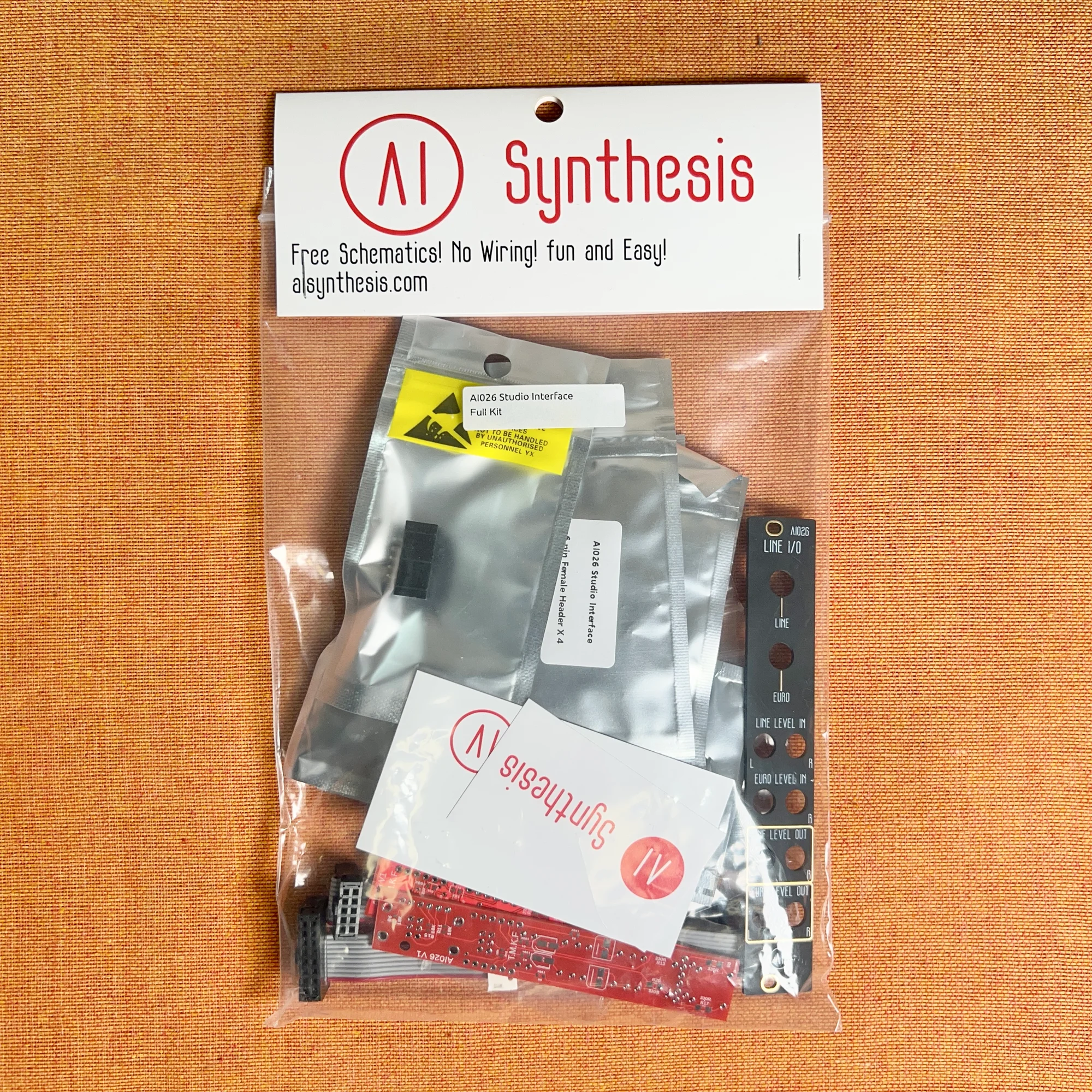

#商品写真: DIYキット

#AI026 Line I/O Interfaceの機能

世の中にある音楽機材の出力電圧は機材によって固有であり、差があります。試しにどのくらいのものか、軽く調べてみたところ、例えばリーズナルなベースシンセであるBehringerのTD-3-SRという機材は、OUTPUTからの出力を電圧に変換すると、ピーク時は±2.75V程度になるようでした。

これに対して、一般的なモジュラーシンセサイザーで使われれている、パッチケーブルを流れる電圧は、±5Vの範囲内であることが多いです。このため、音楽機材からの出力をモジュラーシンセで受け取った場合、やたらとボリュームが小さく感じることがあるのですが、これは、その機材が出力端子から発している、オーディオデータを表現する電圧の振れ幅が小さいためです。これは良い悪いという話ではなく、ただ単に、それぞれの楽器メーカーがそれぞれの仕様で作っているという背景があり、そのようなことが起こります。

そして、モジューラーシンセの出力を別の音楽機材で受け取る際、今度は逆に音が大きすぎるということが起こります。例えば、ヘッドホンのジャックをモジュラーシンセのVCO出力につなぐと、びっくりするほどの大音量になってしまいます※。このAI026 Line I/O Interfaceは、このようなボリュームの差を調整するためのモジュールです。

※ 耳やヘッドホンを痛めてしまうので試すのはオススメしません

#例えばWingie2

当店で扱っている商品で言えば、Wingie2には、ライン出力が備わっており、このジャックからの出力を他のモジュラーシンセへと接続すれば、Wingie2のオーディオをモジュラーシンセの中で使用することが出来ます。正確に測ったことはないのですが、筆者の感覚では、Wingie2のライン出力レベルは、他のモジュラーシンセと比較すると低めであるように思われます。しかしこのような時、このAI026を使用すれば、Wingie2からの出力をモジュラーシンセで使用される、±5V範囲の大きな電圧へと増幅させることが可能です。

また、Wingie2には外部のオーディオをライン入力することも可能です。ここにモジュラーシンセからの音を取り込もうとすれば、今度は逆に大きすぎるボリュームで音がWingie2に取り込まれてしまう可能性があります。Wingie2のマニュアルには、大きすぎる音出の入力は避けるよう説明が書かれており、モジュラーシンセの大きすぎる電圧をそのまま入力すれば、音割れした状態での取り込みとなってしまう可能性があります。このような時にもこのAI026を使い、モジュラーシンセの出力を落とすことができます。

このように、モジュラーシンセのセットアップに他の音楽機材を混ぜる場合、このAI026が一つあると、シームレスにオーディオレベルの調整を行うことが可能です。

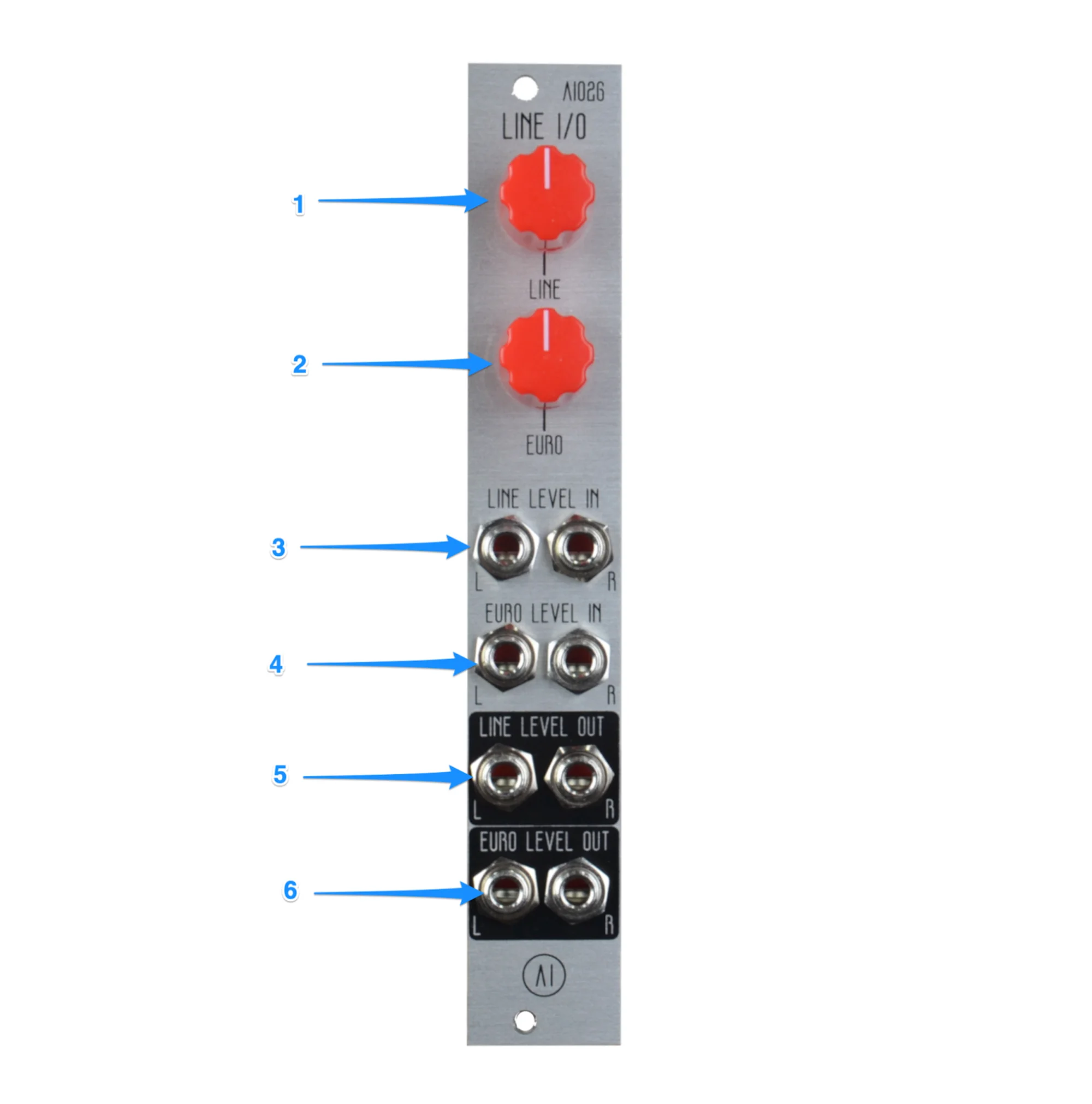

#各部の説明

本モジュールの各部は以下の役割を持ちます。

1. LINE LEVEL コントロール

このノブはLIVE LEVEL INで受けるシグナルの大きさを調整します。3時の位置で100%。より右に回すと、入力シグナルを100%を超えて増幅させます。このシグナルの増幅は、ノーマライズされていない小さいボリュームのオーディオを持ち上げたり、入力シグナルにサチュレーション効果を与えるために使用することが可能です。

2. EURO LEVEL コントロール

このノブはEURO LEVEL INの音量を調整します。時計回りに回し切った状態で100%です。

3. LINE LEVEL IN

2つの入力ジャックは、ラインレベルのステレオシグナルを受け取ることができます。左は右にノーマル接続されているため、右入力にケーブルが差し込まれていない場合、左が受けるシグナルが右にも渡されます。

4. EURO LEVEL IN

2つの入力ジャックは、ユーロレベルのステレオシグナルを受け取ることが出来ます。左は右にノーマル接続されているため、右入力にケーブルが差し込まれていない場合、左が受けるシグナルが右にも渡されます。

5. LINE LEVEL OUT

これらはユーロレベル入力信号のラインレベル出力です。

6. EUROLEVEL OUT

これらはラインレベル入力信号のユーロレベル出力です。

#参考動画

以下は、AI Synthesis公式のデモ動画です。Ableton Liveからの±2V出力と、モジュラーシンセからの±5V出力を相互に変換している様子をご確認いただけます。

#DIYガイド

DIYキットには、パネル、PCB、すべての部品、フラットケーブル、取り付けネジが含まれています。このキットには表面実装用の細かい部品（SMT部品）が含まれており、DIYの難易度としてはやや高めです。先の細いハンダごて、直径0.6mm以下の糸ハンダで作業されることをオススメします。

AI Synthesisは、Webサイトに細かなDIYガイドを用意しています。以下がそのガイドですが、組み立ての動画をはじめ、一つ一つの手順を写真入りで解説してくれているため、DIY入門的にもおすすめです。

• AI026 Line I/O Interface Build Guide

#技術仕様

• 幅: 4Hp
• 深さ: 22mm
• 消費電力: 11mA +12V／11mA -12V／0mA 5V
