Takazudo Modularにて取り扱わせて頂いている、ADDAC SystemのADDAC200PI Pedal Integratorの紹介／解説記事になります。
ADDAC200PI Pedal Integratorは、モジュラー出力をエフェクトペダルに適したラインレベルまで減衰し、逆にペダルからの信号をモジュラーレベルまで増幅する回路を備えたユーティリティモジュール。3.5mm／6.35mmジャック変換機能も装備し、モジュラーと外部機器の橋渡しをシンプルに行えます。
本商品は以下よりご購入頂けます。
- 商品写真
- ADDAC200PI ADDAC200PI Pedal Integratorとは
- レベル変換構成
- ジャック変換機能
- チャンネル構成と活用例
- Takazudo的所感
- 関連モジュール
- 技術仕様
- 付属品

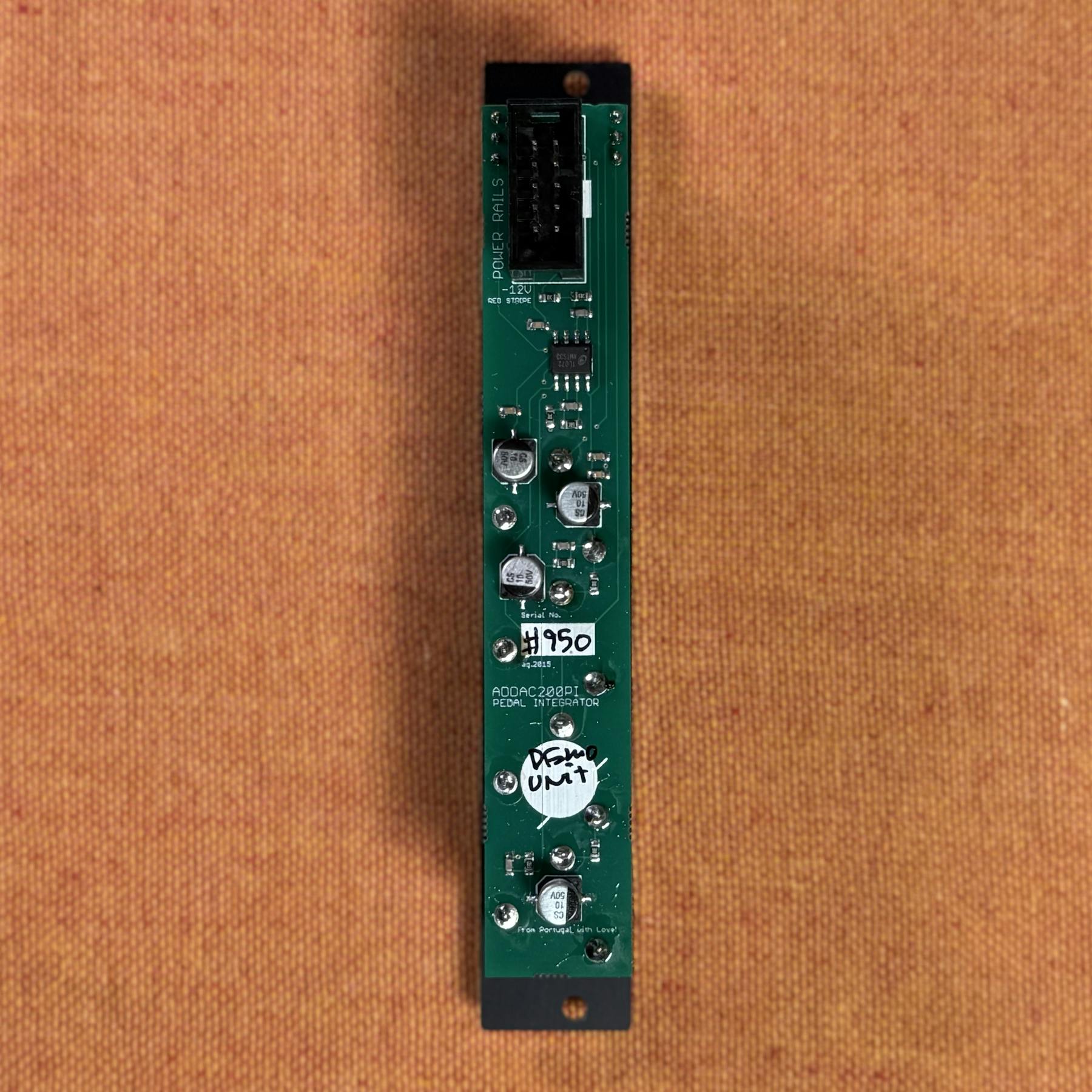

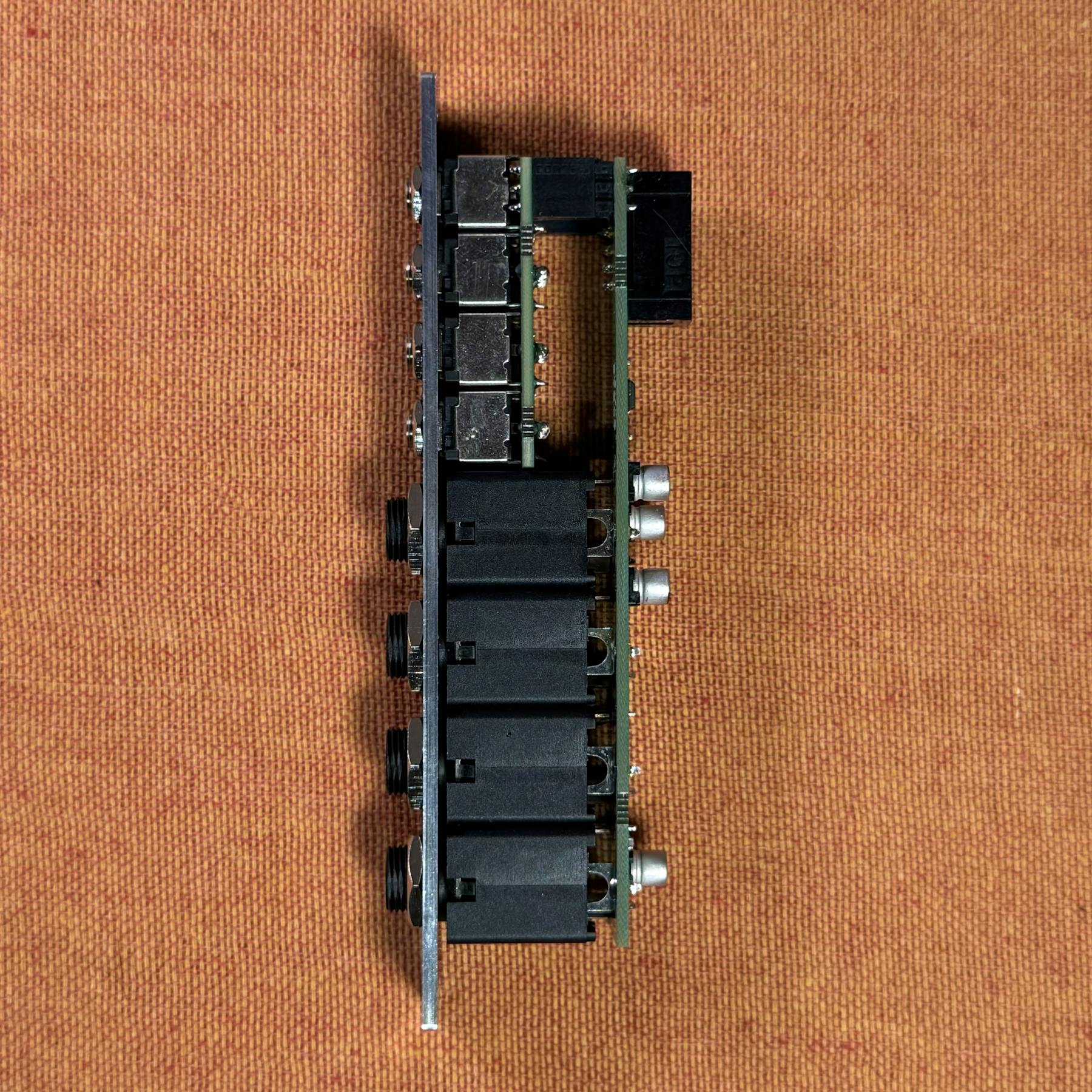

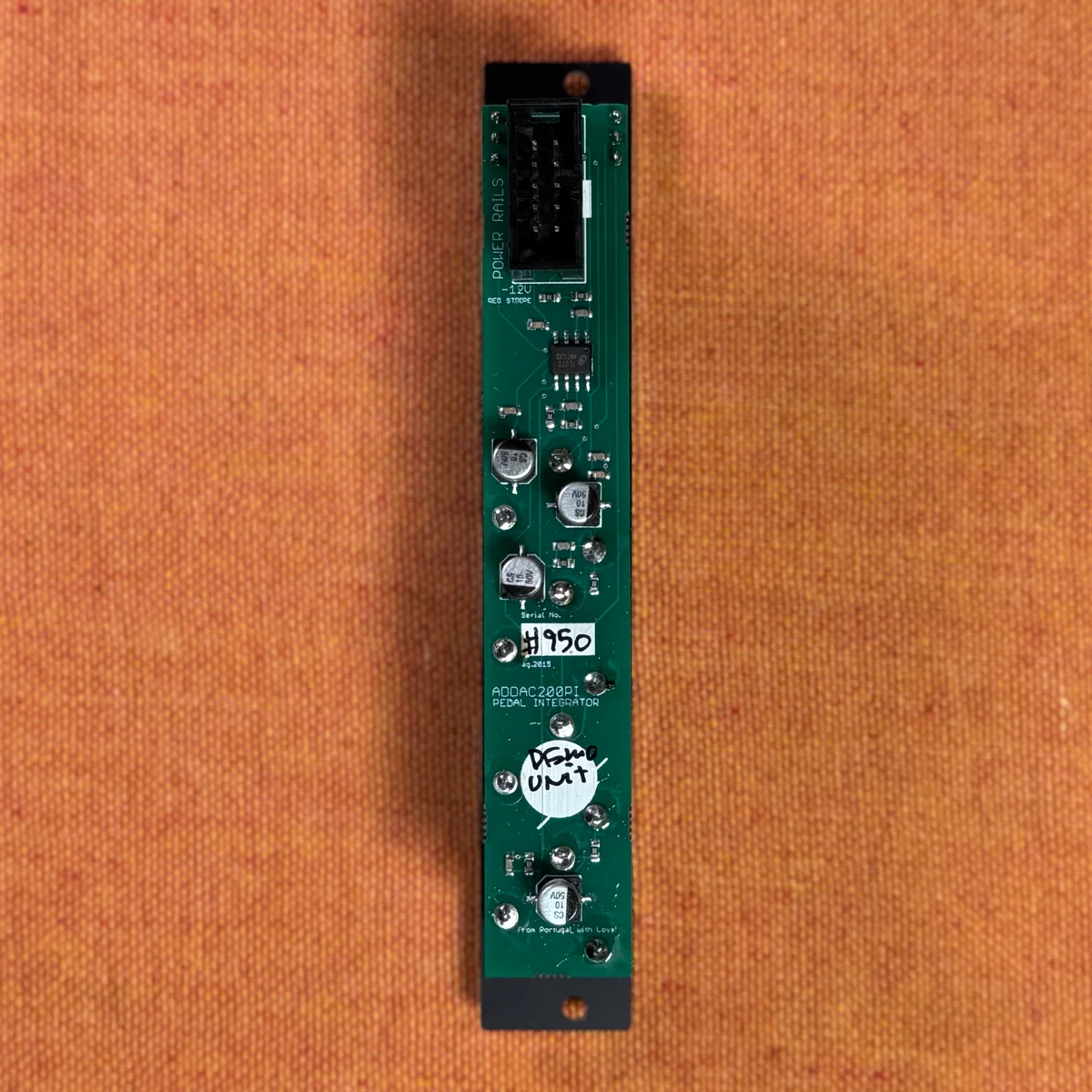

商品写真
ADDAC200PI ADDAC200PI Pedal Integratorとは
ADDAC200PIは、モジュラーシステムとエフェクトペダルとの接続を目的とした、2チャンネル構成のインターフェースモジュールです。モジュラー機器の高電圧な出力をペダルに適したレベル（ラインレベル）へ減衰し、ペダルからの信号は逆にモジュラーレベルへと増幅することで、双方向の信号やり取りを安全かつ明瞭に行える設計になっています。
レベル変換構成
各チャンネルは以下の構成で動作します。
- Send（モジュラー → ペダル）：モジュラー側からの高電圧信号を、内部アッテネーターによりペダル機器が扱えるレベル（通常は-20dB程度）へ減衰。
- Return（ペダル → モジュラー）：ペダルから戻ってきた信号を、内部アンプ回路でモジュラーレベル（5〜10V範囲）に増幅。
これにより、ペダル側の入力を過負荷にせず、また戻り信号をモジュラー内で十分なレベルで扱えるようになります。
ジャック変換機能

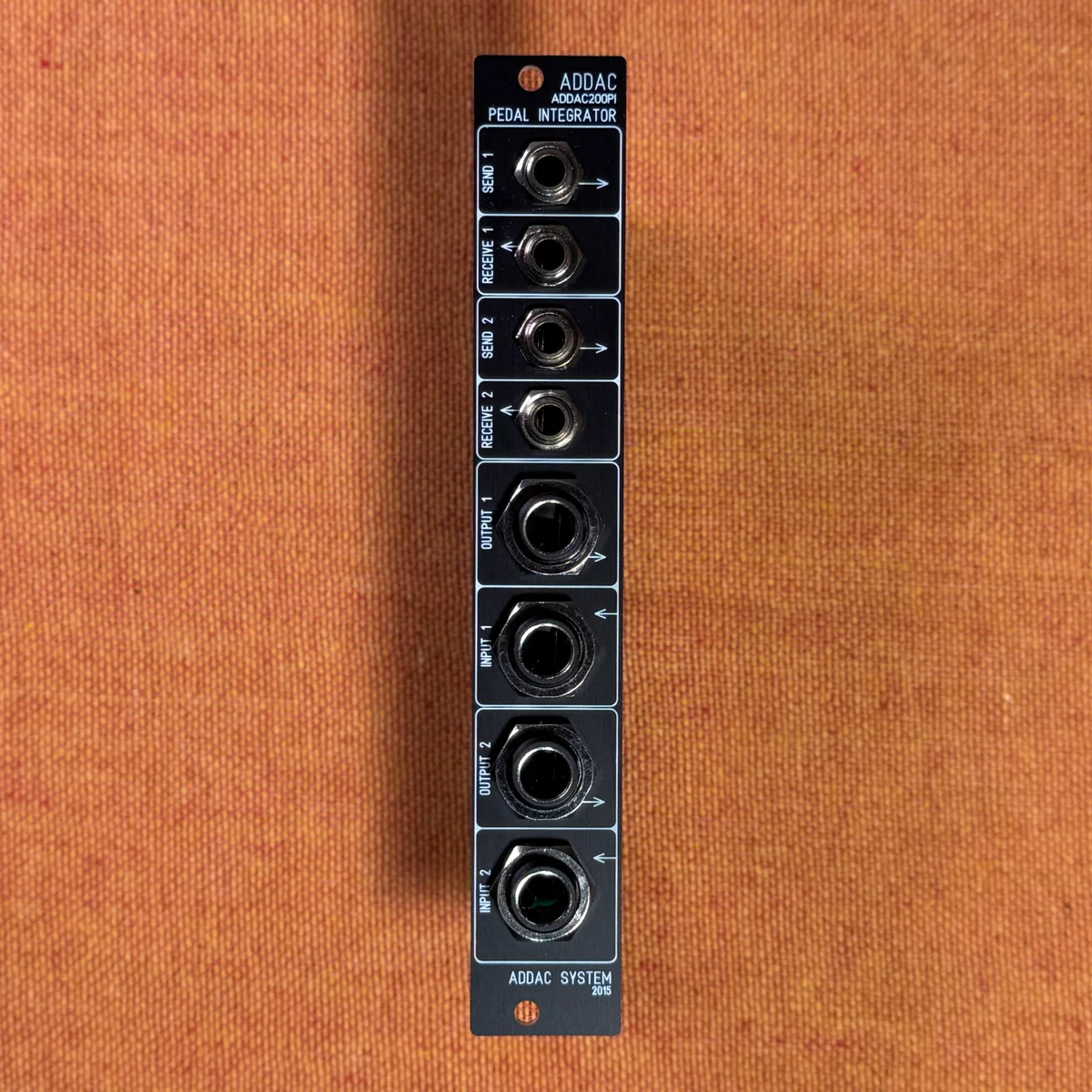

各チャンネルには、3.5mm（モジュラー用）と6.35mm（ペダル用）の両方の端子を装備。ケーブル変換や外部アダプターを必要とせず、ユーロラックと一般的なギター／エフェクト系機材との間で直接接続が可能です。これによりライブセットアップやスタジオでの信号のやり取りが簡素化されます。
チャンネル構成と活用例
ADDAC200PIは2チャンネル仕様のため、以下のような活用が可能です：
- ステレオ構成のエフェクトペダルに対する左右チャンネルの接続
- 2種類のモノラルエフェクトを独立してモジュラーへ組み込む
- リターン側のレベル調整を変えることで、ペダル側の出力特性に応じた信号補正
また、音響処理だけでなく、モジュラーシステムを外部PAやミキサーへ送出する際のバッファ兼レベル調整モジュールとしても活用可能です。
Takazudo的所感
ADDAC200PIのポイントは、一般的なペダルエフェクターとの接続にはとりあえずこれ一つあればOKというシンプルさです。私Takazudoは、このようにモジュールを販売している中で、ペダルエフェクターとの接続について質問を受けたことが何回かありました。
その様なときに微妙に大変なのが、レベルの違いについての理解と、ジャックの違いについての理解です。そういった説明を色々と見たり聞いたりしても、実際のところは手元で機材を繋げてみないと実感出来ないということはよくあるかと思います。
また、私自身、このようにモジュールを売ってみるまでは、別にギターをやっていたわけでもないので、ペダル側エフェクターを触ったこと自体が無かったのですが、色々と買って頂けているモジュールらを見ていると、ペダルとモジュールを接続したいと考えるケースは割とあるものなのだなと個人的に実感したりもしました。
そんなわけで、このADDAC200PIは、とりあえず基本的にはこれでペダルと接続できますというシンプルさが嬉しいモジュール。4HPというコンパクトさもセットアップに追加しやすいサイズです。
関連モジュール
関連モジュールとして上げたいのがまず、AI SynthesisのAI026 Line I/O Interfaceです。
こちらのモジュールは、ペダル入出力を意識したレベルコントロールを行ってくれるモジュールでして、モジュラーとペダル間のレベル微調整に役立ちます。このADDAC200PIはレベルの違いを吸収してくれはしますが、その先でレベルを微調整したいときに役立つモジュールです。
この他、ステレオ、モノラルの変換に困ったときは、同ADDAC Systemの以下2つのモジュールも併せてチェックして頂けると良いかと存じます。
技術仕様
- 幅: 4HP
- 深さ: 30mm
- 消費電力: 10mA +12V ／ 10mA -12V ／ 0mA +5V
付属品
- 電源用リボンケーブル
- ネジ
ADDAC Systemについて
ADDAC Systemはポルトガルのモジュラーシンセメーカーです。
アナログ良さを生かした、ベーシックな機能をしっかり形にしているモジュールラインナップを基本としつつも、CVをMIDIに柔軟にコンバートしたり、高度にコントロール可能なグラニュラープロセッサー等、デジタル技術もうまく調和させた独創的なモジュールも数多くリリースしています。
オマケ: 電氣美術研究會モジュラー小物セット付き
モジュラーシンセをもっと多くの方に触って欲しいという願いの元、電氣美術研究會さまにご協力頂き、モジュラー小物セットを本商品にバンドルさせて販売させていただいております。
パッチケーブルや電源ケーブル、ドレスナットのサンプルセット、モノラルスプリッターなど、内容は時期に応じて変化します。商品に同梱しますので是非お試し下さい！
ADDAC200PI Pedal Integratorの紹介は以上になります。
ご参考になれば幸いです。
