Takazudo Modularにて取り扱わせて頂いている、OXI InstrumentsのOXI Split V2の紹介／解説記事です。

OXI Split V2は、OXI ONE MKII用のMIDI入出力拡張デバイスです。最大6つのMIDIポート、96チャンネルへと拡張可能で、複数のデバイスを統合してコントロールすることができます。

本商品は、以下よりご購入頂けます。

• 商品写真
• OXI Split V2とは
• なぜOXI Split V2が必要なのか
• 初代OXI Splitからの進化
• 使用方法
• 活用例
• 技術仕様

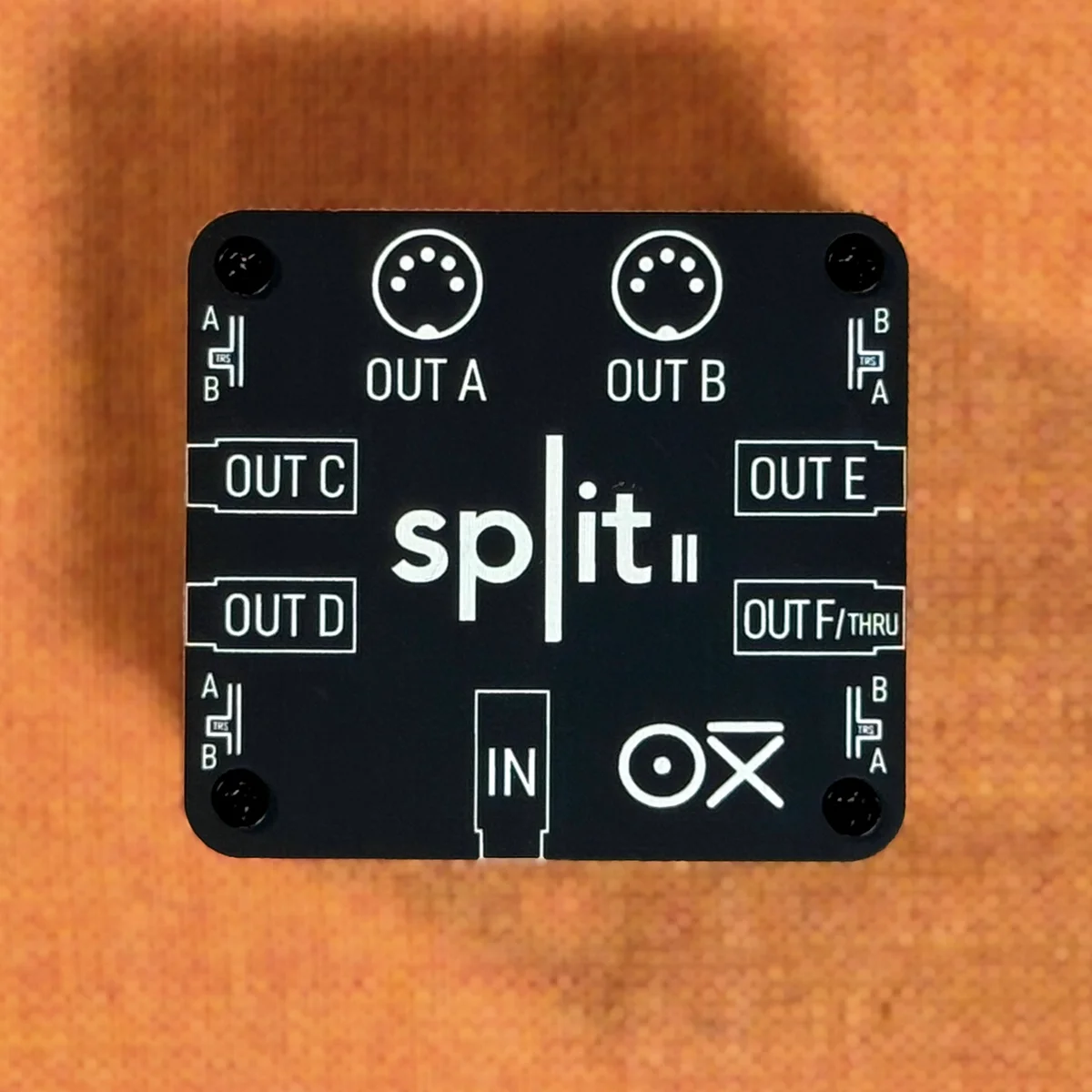

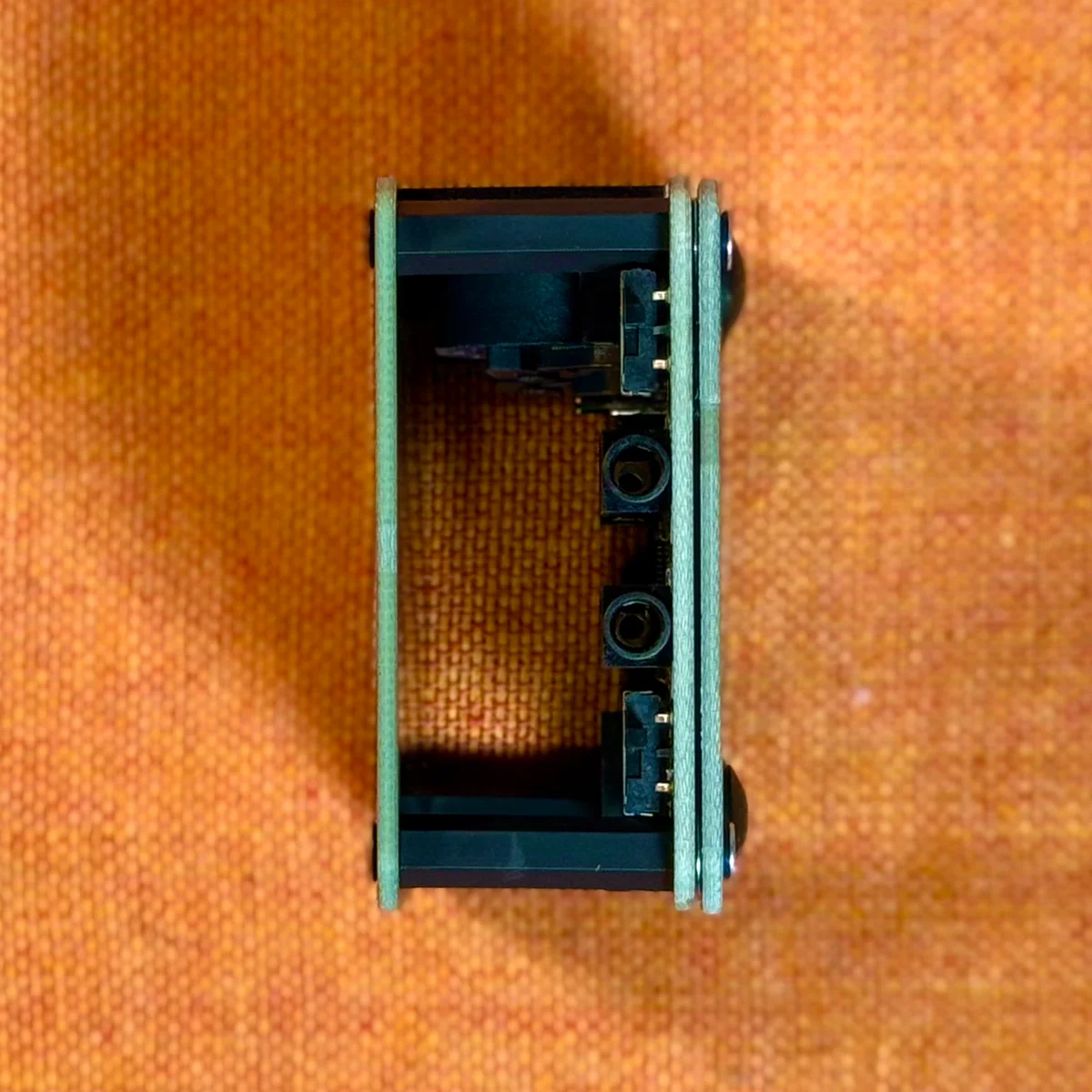

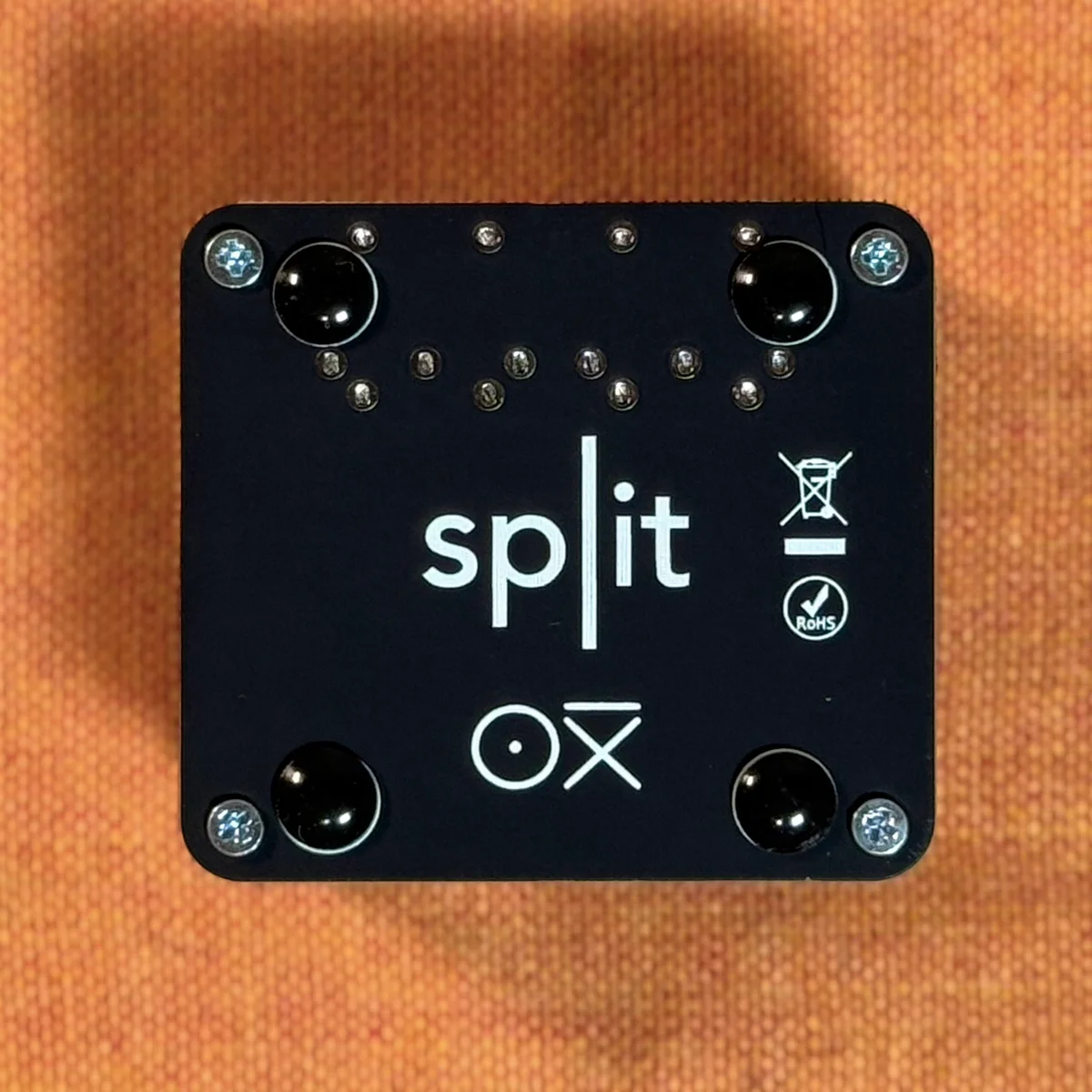

商品写真#

OXI Split V2とは#

OXI Split V2は、複数の機材にMIDI出力を行いたい場合に使用する拡張デバイスです。OXI ONE MKII自体は、MIDI OUTは一つのジャックしかありませんが、OXI Split V2を使用することで、最大6つのMIDI機器を同時にコントロールすることが可能になります。

主な特徴#

• 最大6つのMIDIポート：OXI ONE MKIIのポートを拡張
• 96チャンネル対応：16チャンネル×6ポート
• 独立したMIDIルーティング：各ポートに異なるチャンネルを割り当て可能
• コンパクトデザイン：省スペースで効率的な配線
• 高品質な信号伝送：遅延やデータロスを最小限に

なぜOXI Split V2が必要なのか#

例えば、以下のようなMIDI対応モジュールを同時にコントロールしたい場合：

• OXI Instruments: OXI Coral
• RYK Modular: Vector Wave
• RYK Modular: Night Rider

これらの機材には通常MIDI THRUインターフェースが備わっていないため、OXI ONE MKIIの単一のMIDI出力では、すべてを同時にコントロールすることができません。このような時、OXI Split V2を介すことで、3つ以上の機材に対して個別にMIDI出力を行うことが可能になります。

また、もちろんモジュラーシンセ以外のMIDIでコントロール可能なシンセサイザーやリズムマシン、サンプラー等も同様に接続可能。OXI ONE MKIIの可能性を広げます。

初代OXI Splitからの進化#

OXI Split V2は、初代OXI Splitから以下の点で進化しています：

• ポート数の増加：3ポートから6ポートへ
• チャンネル数の拡張：48チャンネルから96チャンネルへ
• 改善された回路設計：より安定した信号伝送
• OXI ONE MKIIに最適化：新機能に対応した設計

使用方法#

セットアップ手順#

1. 物理的な接続

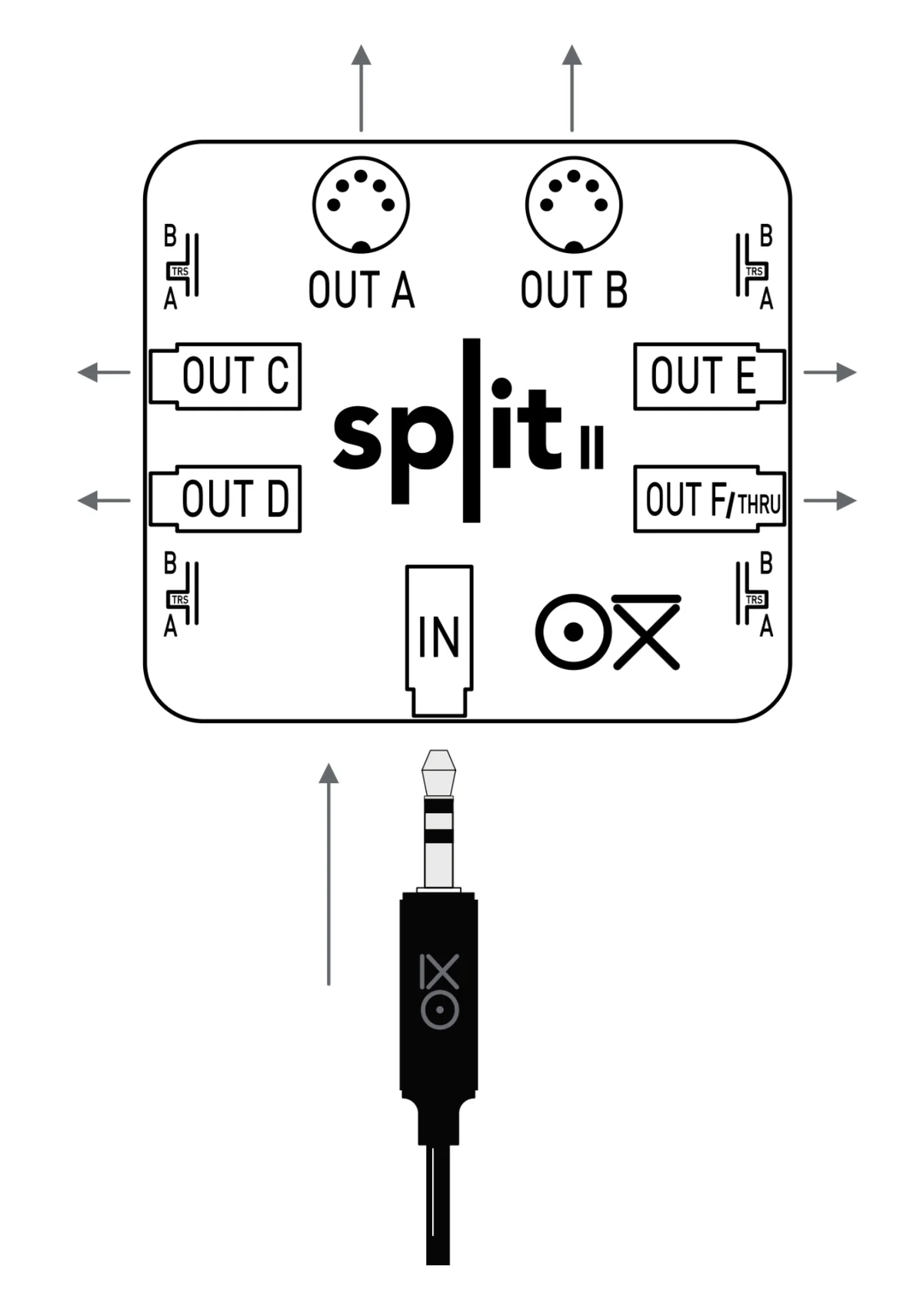

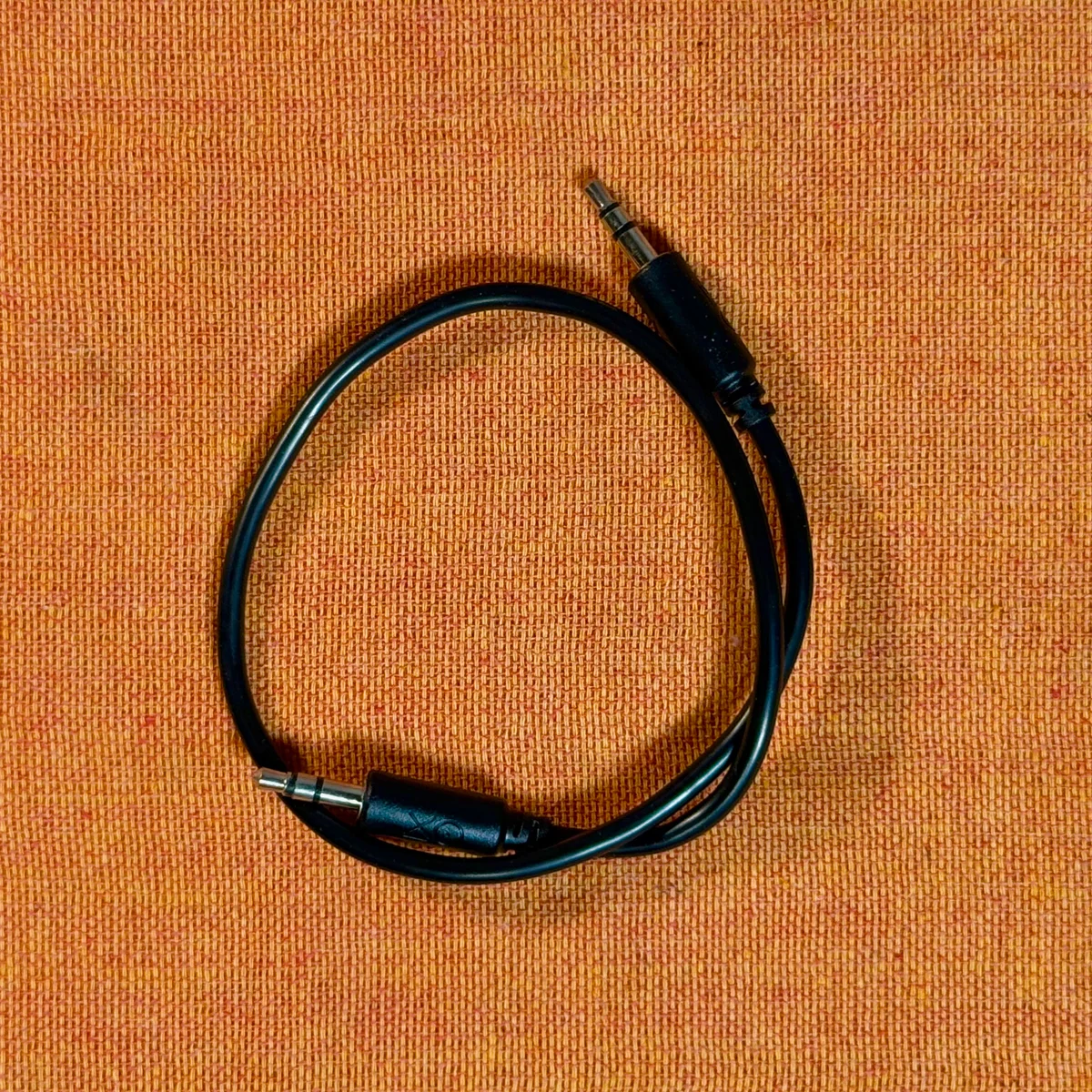

OXI Split V2とOXI ONE MKIIの接続には、TRSケーブル（3.5mm）を使用します。

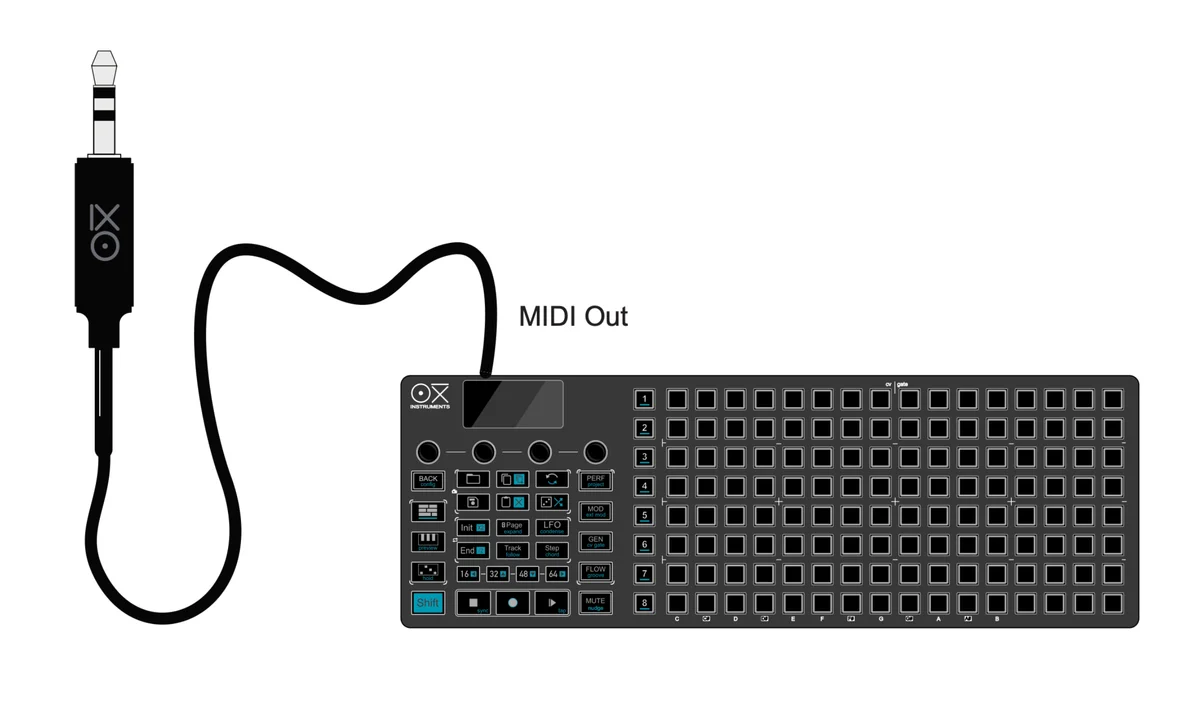

• OXI ONE MKIIのMIDI OUT端子とOXI Split V2のIN端子をTRSケーブルで接続
• OXI Split V2の各MIDI OUT端子から、コントロールしたい機器へ接続
  • 2×5ピンDIN出力（OUT A、OUT B）
  • 4×TRS出力（OUT C、OUT D、OUT E、OUT F/THRU）

2. OXI ONE MKIIでの設定

OXI Split V2を使用するには、OXI ONE MKII側で設定が必要です。

1. Config > MIDI > OXI Splitメニューにアクセス
2. 接続しているデバイスに応じて選択：

• OXI Split V1：3ポート出力（旧モデル）
• OXI Split V2：6ポート出力（本製品）

3. Split V2を取り外す場合は、設定をOFFに戻してください

3. MIDIチャンネルとポートの割り当て

各シーケンサートラックに対して、MIDIポートとチャンネルを割り当てます。

• [Shift] + Seq [1] - [8]を押して、各シーケンサーの設定メニューにアクセス
• 最初のページで、MIDIチャンネルとポートを設定
  • Ch（チャンネル）：1-16
  • ポート：A, B, C, D, E, F
  • Out：出力先設定（ALL、特定ポート）
  • Mode：MONO/POLYモード設定

4. ポート構成

OXI Split V2を使用すると、以下の6つのポートが利用可能になります：

• Port A（OUT A）：チャンネル1-16（5ピンDIN）
• Port B（OUT B）：チャンネル1-16（5ピンDIN）
• Port C（OUT C）：チャンネル1-16（TRS Type A/B切替可能）
• Port D（OUT D）：チャンネル1-16（TRS Type A/B切替可能）
• Port E（OUT E）：チャンネル1-16（TRS Type A/B切替可能）
• Port F（OUT F/THRU）：チャンネル1-16（TRS Type A/B切替可能、MIDI Thru機能）

合計96チャンネル（16チャンネル×6ポート）

5. TRS端子のType A/B設定

OXI Split V2のTRS出力（OUT C、D、E、F）は、接続する機器に合わせてType AまたはType Bに切り替えることができます。Split本体のスイッチで各出力ごとに設定可能です。

6. MIDI Thru機能

Port F（OUT F/THRU）は、MIDI Thru機能として使用できます。OXI ONE MKIIの設定で、MIDI OutまたはThruを選択できます。これにより、外部から受信したMIDI信号を他の機器へパススルーすることが可能です。

設定例#

例えば、3台のシンセサイザーを個別にコントロールする場合：

• Sequencer 1 → Port A、Channel 1 → シンセ1
• Sequencer 2 → Port B、Channel 1 → シンセ2
• Sequencer 3 → Port C、Channel 1 → シンセ3

各機器の受信MIDIチャンネルを設定することで、OXI ONE MKIIから個別にコントロールできます。

活用例#

技術仕様#

• MIDI入力：1×TRS（3.5mm Type A）
• MIDI出力：2×DIN（5ピン） + 4×TRS（3.5mm Type A/B切替可能）
• 対応チャンネル：96チャンネル（16ch×6ポート）
• 電源：USB給電
• サイズ：コンパクトな筐体設計

---
